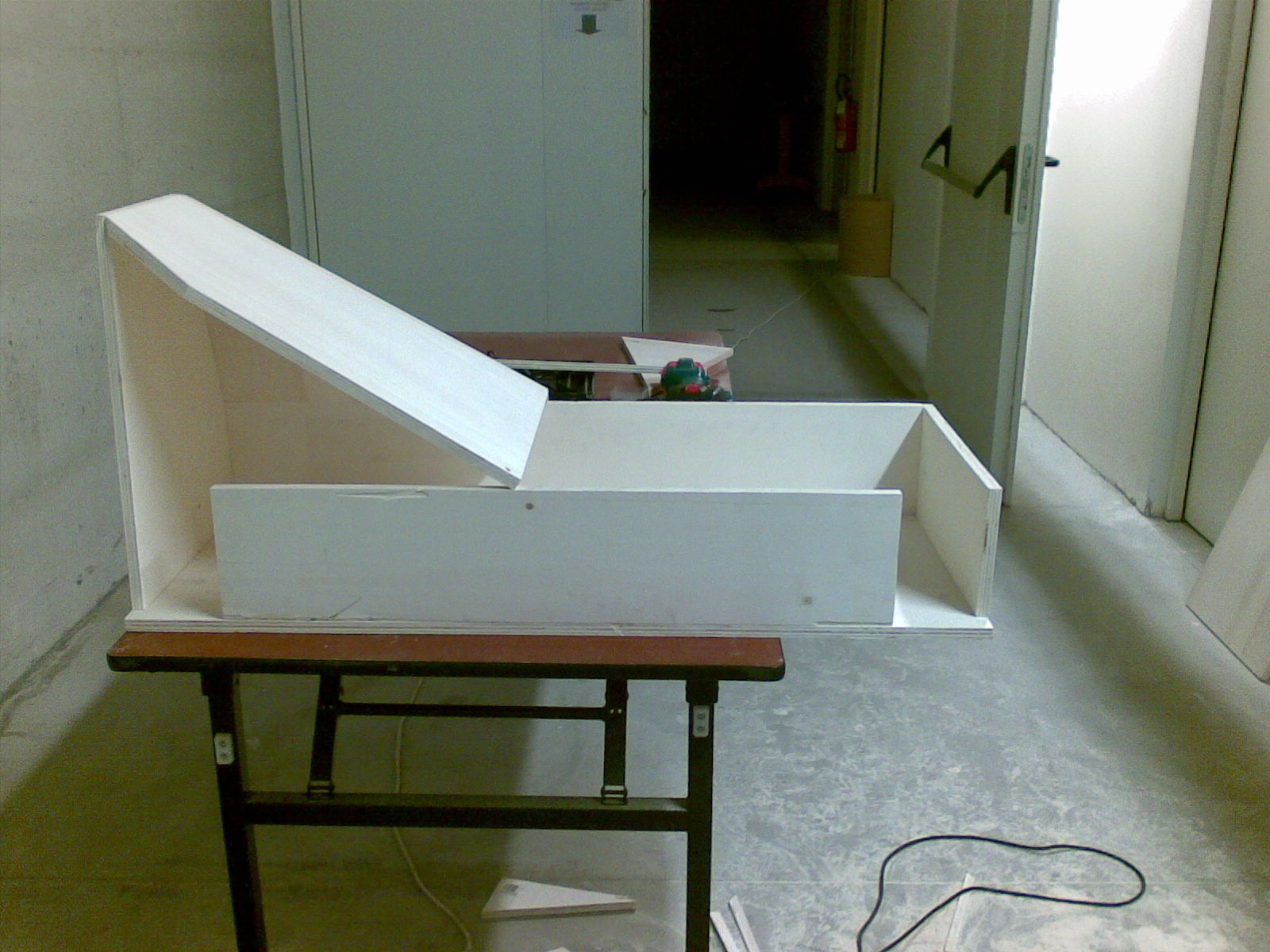

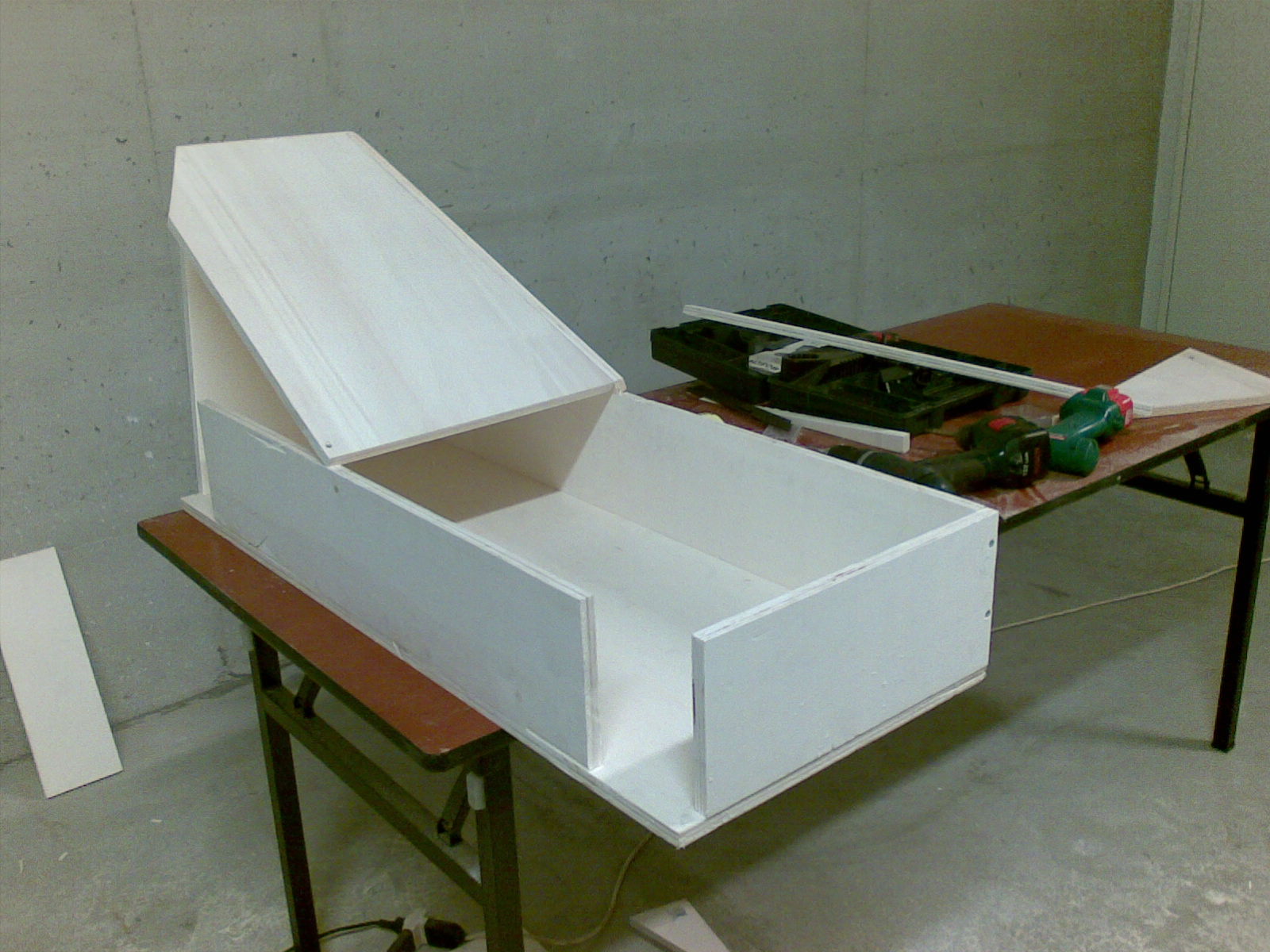

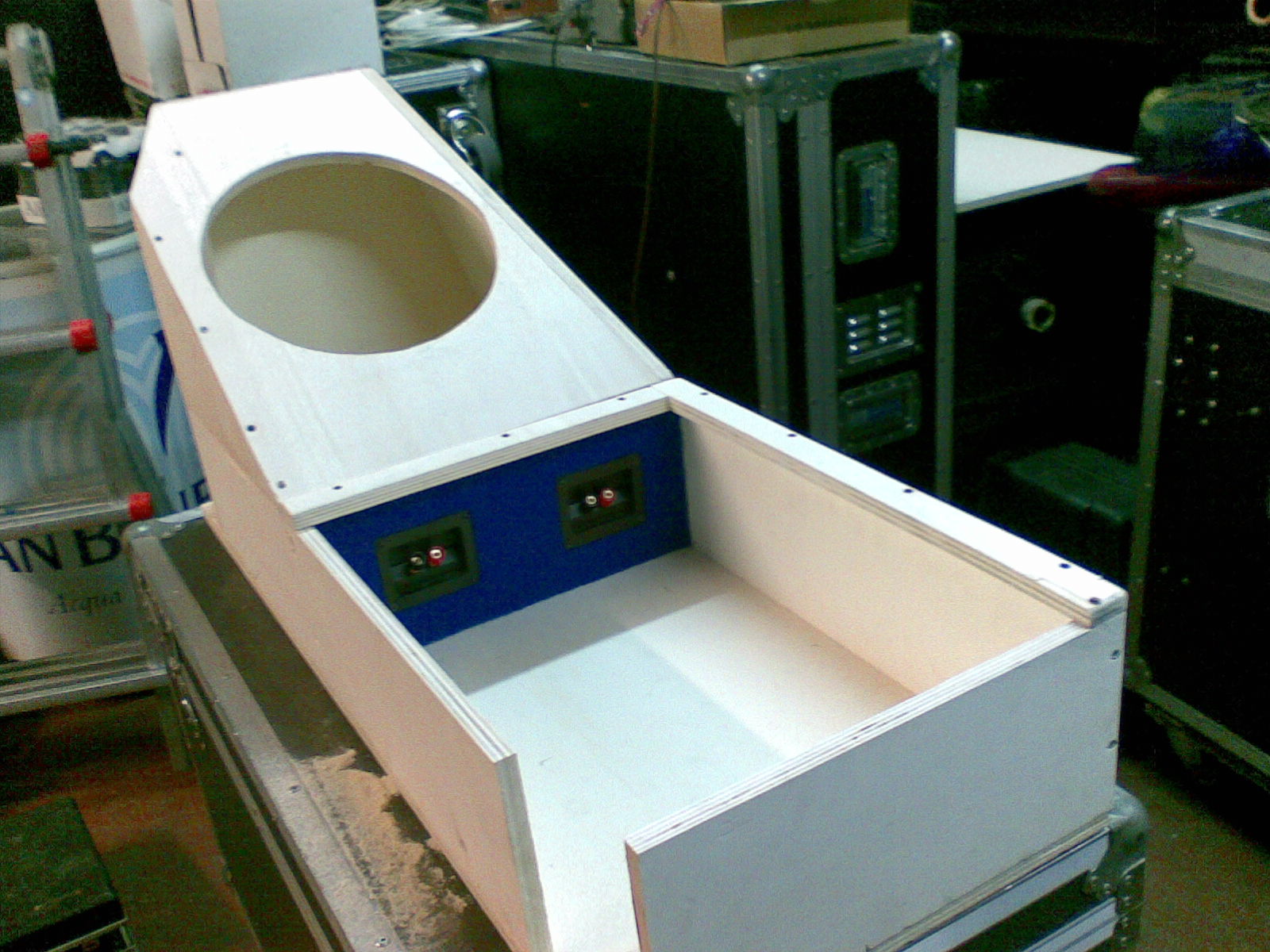

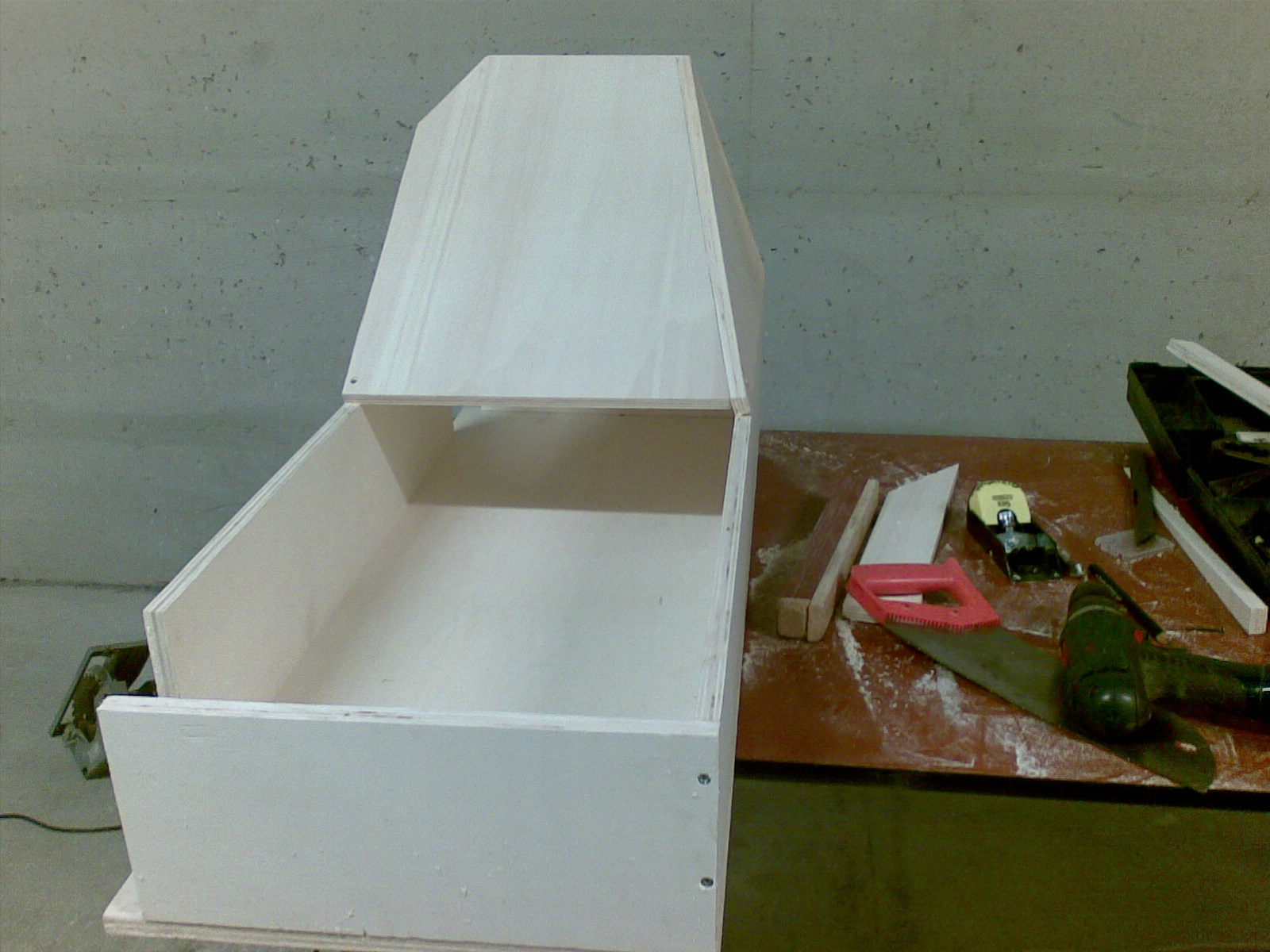

ciao a tutti da qualche giorno ho iniziato a farmi l' impianto nella c2..l' impresa è 1 pò ardua vista la poca disponibilità di spazio. Per iniziare mi sono fatto un doppio fondo con integrata la cassa per il sub.Vi elenco i componenti utilizzati per il momento:
sorgente kenwood kdc w 6527
ampli audison vr 404 xr evo ke piloterà i mid wf
ampli audison vr 206 evo(preso da tuniz)ke andrà a pilotare dei tw
ampli kenwood (non ricordo il modello)2ch per il sub
xover audio art aec450(preso da maxtarget)
sub ciare cs 322s
2 wf target facenti parte di un kit di cui non ricordo il modello ma cmq roba entry level ke cambierò appena finiti tt i lavori
2 tw impact nt 125 anche questi da cambiare

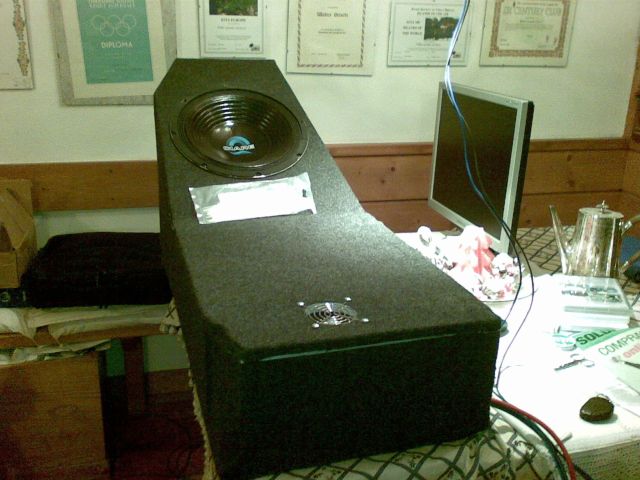

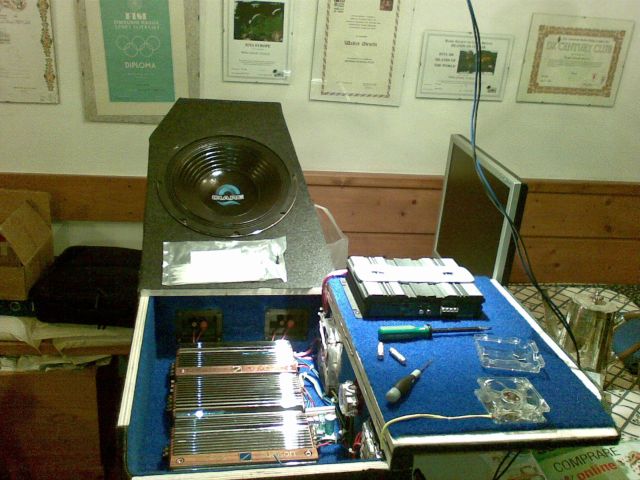

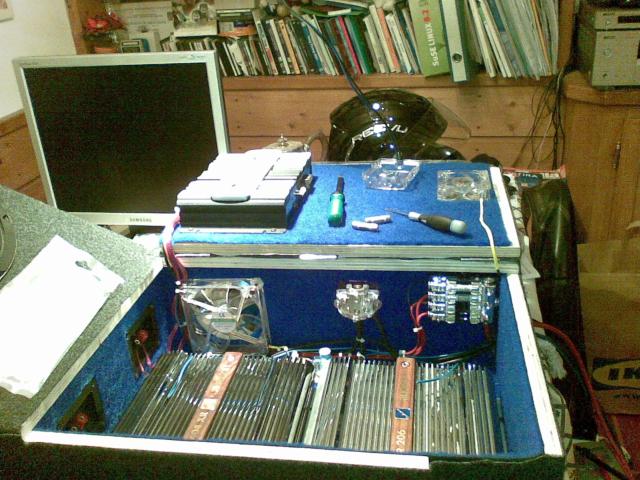

allego qualche foto a voi i commenti

Immagine:

283,16 KB

Immagine:

289 KB

Immagine:

269,85 KB

Immagine:

334,81 KB

Immagine:

68,42 KB

Immagine:

83,24 KB

Immagine:

71,26 KB

Immagine:

77 KB
questa è la la mia c2 dove sto facendo l' impianto



Immagine:

70,65 KB

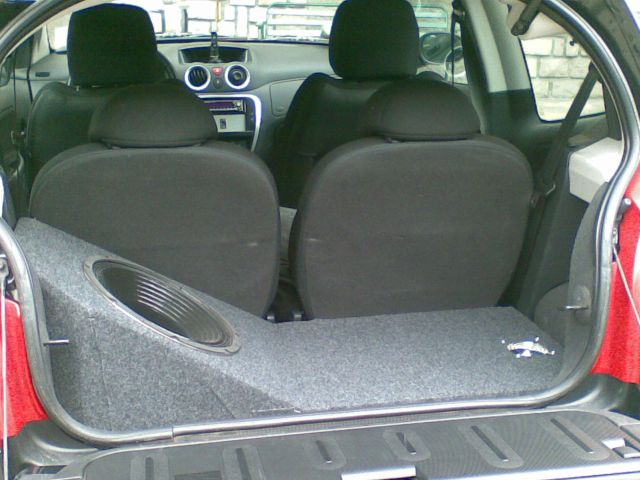

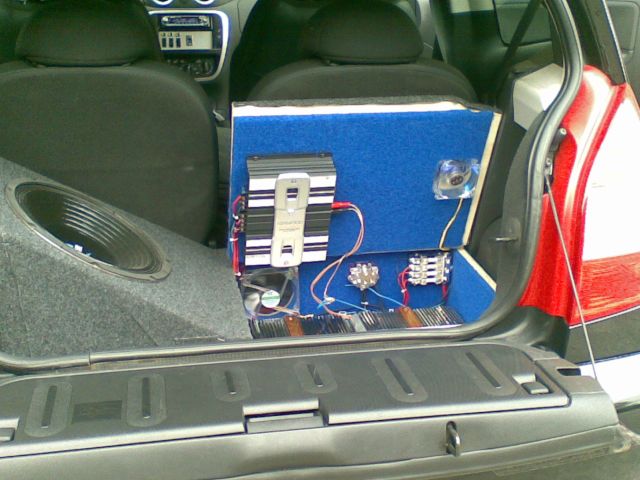

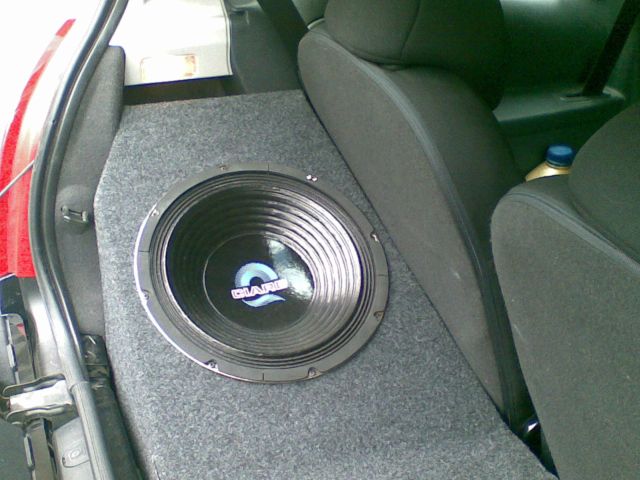

ed ecco il tutto piazzato nel baule


Immagine:

72,18 KB


Immagine:

76,9 KB


Immagine:

53,41 KB


Immagine:

79,19 KB

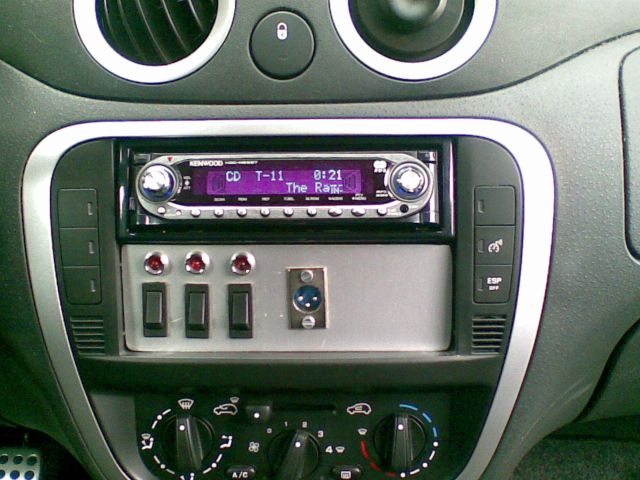

la sorgente


Immagine:

66,33 KB
il cavo di alim. principale


Immagine:

65,03 KB

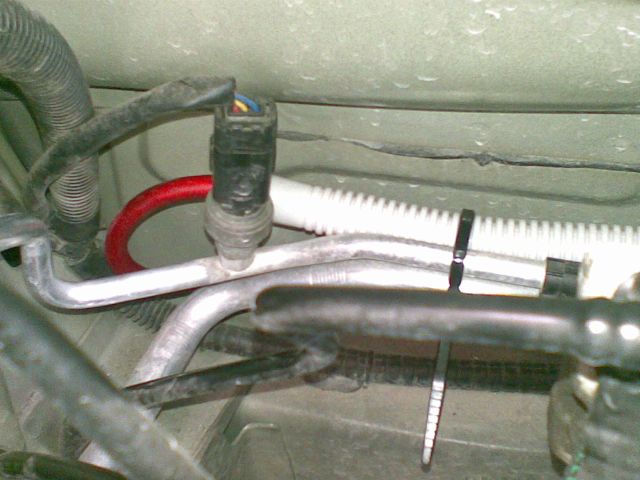

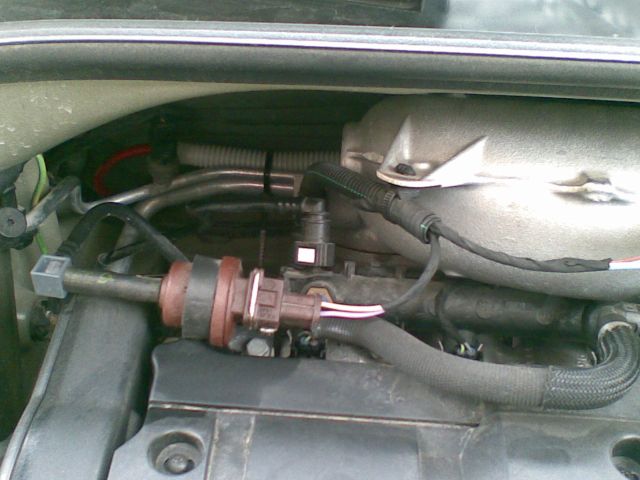

sempre il cavo fatto passare dietro al motore


Immagine:

56,49 KB

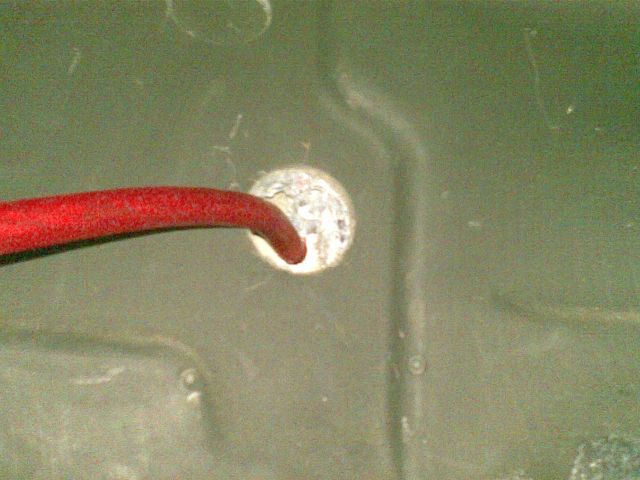

qui è dove ho fatto il nuovo buco x farlo passare in pratica dietro il porta oggetti lato passeggero

bravo mi piace.... una soluzione "all-in-one" davvero ingegnosa...complimenti per l'idea...sono curioso di vederlo messo nel bagagliaio.

bravo..ottima soluzione e ottima lavorazione..
io metterei anche un altra ventola dall'altra parte,magari.. gli audison vr sono delle belle bistecchiere e uno vicino all'altro in quello spazietto..[:0]
ne metti una che tira e una che spinge in modo da creare proprio un ricircolo continuo dell'aria!

poi una domanda.. che legno hai usato?multistrato!?!?

Bella soluzione, complimenti per l'idea!! Come detto oltre la ventola in alto mettine un'altra, oppure quella che hai dentro usala per tirare l'aria fuori (visto che è più grande) e quella più piccola che spinge, agli angoli opposti in modo da crare circolo. buona lavoro, e ascolto!![]

ho usato multistrato da 15mm e siccome la forma della cassa è strana l' assemblaggio nn è venuto perfetto quindi all' interno ho rivestito con una bella dose di antirombo(quello ke mettono sotto le macchine)e ho imbottito con fonoassorbente...la ventola +grande soffia dentro ed è posizionata a metà dei sedili(sulla c2 sono separati e quindi c'è un buon flusso d'aria)l'ho messa così in modo ke l' aria "investa" i vr e quella su coperchio la butta fuori...in teoria all' interno c'è un buon circolo di aria ma cmq vedrò se modificare quando avrò finito il resto...tra poco metto altre foto

il legno che hai usato non è molto adatto alla costruzione di casse acustiche..poi 15mm è pochino!
da quanti litri è la cassa?

beh è molto bello in auto..complimenti barbaz!

io per il legno però ho ancora qualche dubbio..
cmq come suona?dicci...[:94][:33][:179]

si lo so ke è pochino ma se avessi usato di + perdevo ancora spazio dato ke già ne ho poco ma cmq con quasi un cm di antirombo dentro la cassa ho acquistato un pò di solidità in+ e il sub suona anche meglio rispetto alla vecchia cassa costruita da progetto ciare....la cassa è circa 40 litri

lo sai che per le casse superiori a 25 litri è consigliato mdf da 25mm?
per carità è raro che si faccia da 25 ma da 15 resto dell'idea che sia pocino anche con l'antirombo dentro.. poi dobbiamo sentirla suonare[]

si lo so tuniz ma il mio problema resta lo spazio...nella vecchia auto la cassa del sub era da 4 cm di spessore e cmq il sub va proprio poco lo uso solo cm rinforzo ai wf e ti posso garantire ke il basso è più veloce e preciso dell' altra cassa ke era costruita apposta x questo sub cmq se un giorno ti capiterà di passare dalle mie parti sarò ben felice di fartela sentire..si deve tenere conto anche della forma spastica della cassa ke probabilmente non è x niente adatta a un sub ma se nn la facevo così nn si chiudeva più il portellone
