Eccoci qui! É da un bel pò che non ci si sente, ma finalmente riesco a presentarvi il mio tanto sofferto impianto =)
Vi mostrerò tutte la fasi del lavoro, con l'intento di ricevere non solo pareri in merito, ma di tentare di integrare il materiale informativo già presente sul forum, allo scopo di fornire più informazioni possibili a chi, come me, è alla prima esperienza.

1. COMPONENTI

- Sorgente: Audiomedia 477VD

- F.A.:
Woofer Coral Evolution 165
Tweeter Coral Evolution 25
Crossover Coral Evn 20
Audison LRx 2.250

- F.P.: Hertz DSK 165

- Sub:
Coral Performa 320
Audison LRx 2.500

- Cavo Alim.: 2AWG by PowerCable / 4AWG by ESB

- Cavo ap: 5AWG by Ciare / AudioTop

- Cavi segnale: by Impact

Un pò di foto:

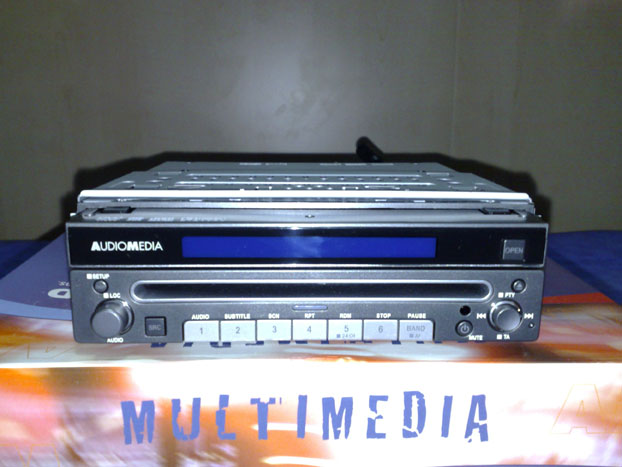

Audiomedia 477VD:

75,27 KB

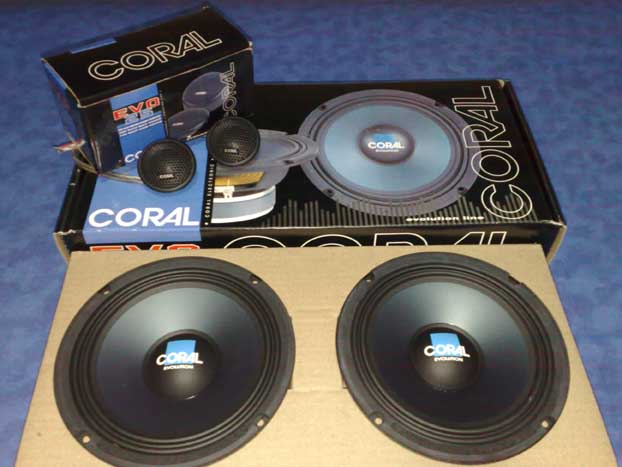

Coral Evo:

58,44 KB



Audison 2.250:

62,74 KB

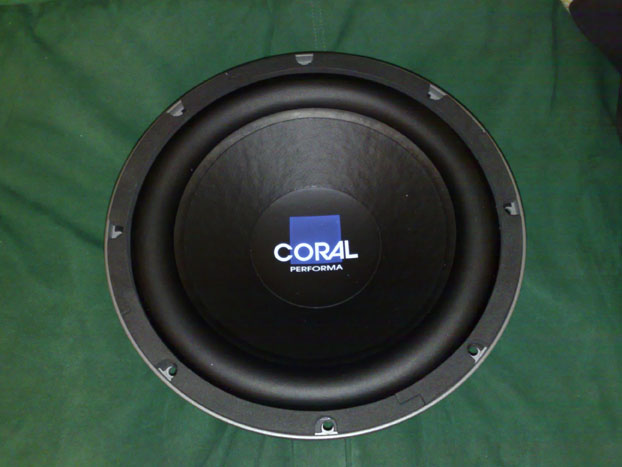

Coral Performa 32:

61,51 KB

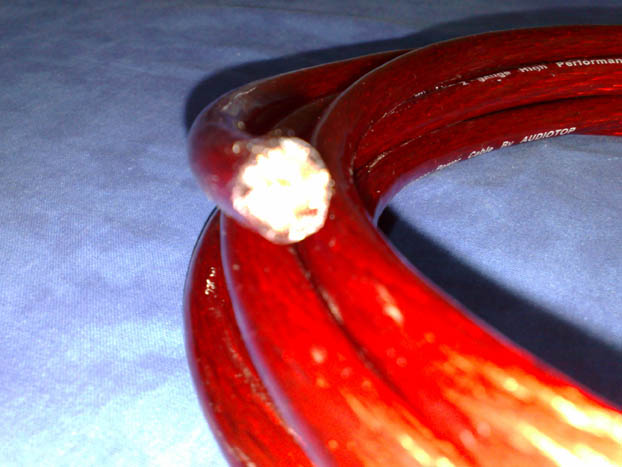

Cavo alimentazione 2AWG:

66,04 KB

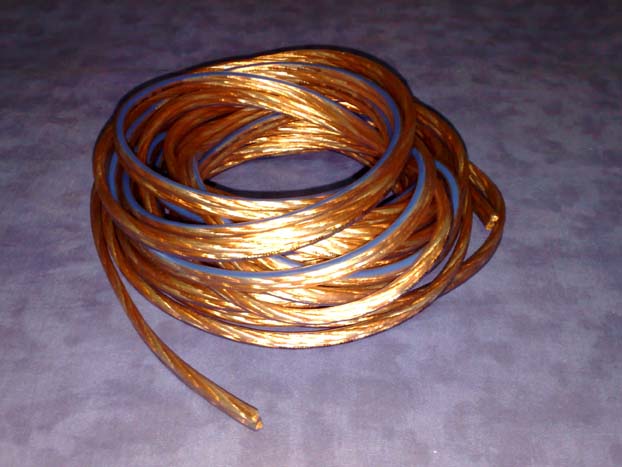

Cavo AP 5AWG:

62,54 KB

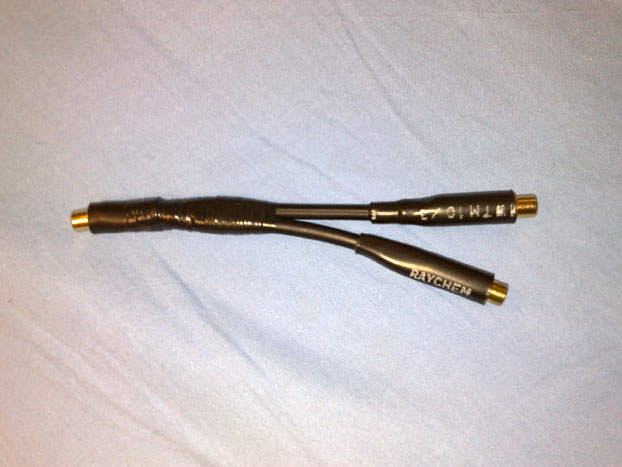

Sdoppiatore per uscita sub (auto costruito []):

67,46 KB

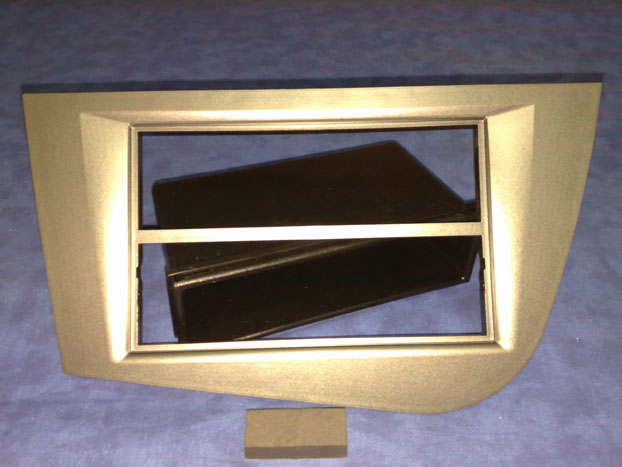

Adattatore 1/2 din by Phonocar:

69,79 KB

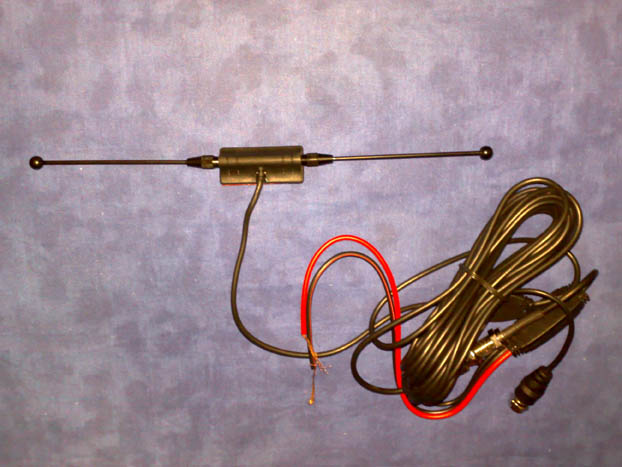

Antenna TV:

68,68 KB

2. INSONORIZZAZIONE

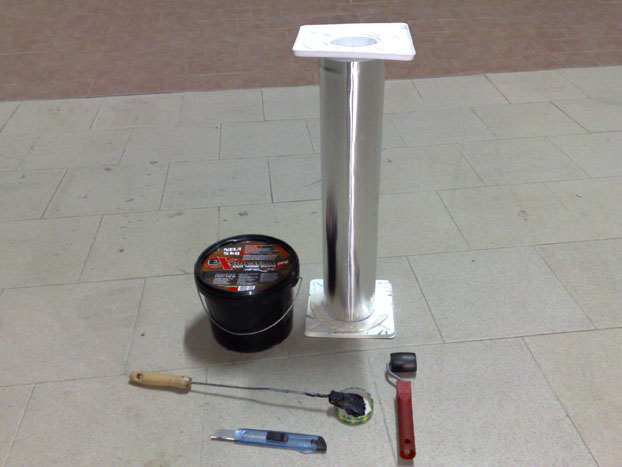

Occorrente:

64,68 KB

Per prima cosa ho pulito molto accuratamente la lamiera delle portiera con del diluente

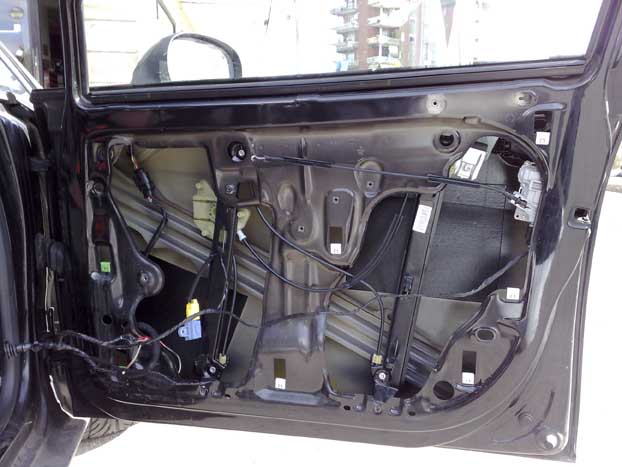

Portiera sgrassata:

63,74 KB

Con l'ausilio di un rullino ho applicato i ritagli di Butyflex su tutta la lamiera interna e sul fondo (lasciando ovviamente i fori di scolo liberi), triplo strato in corrispondenza dell'altoparlante

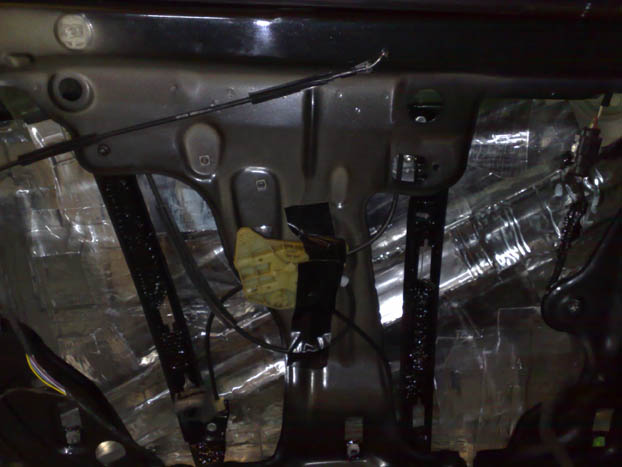

Portiera con Butyflex all'interno:

61,27 KB

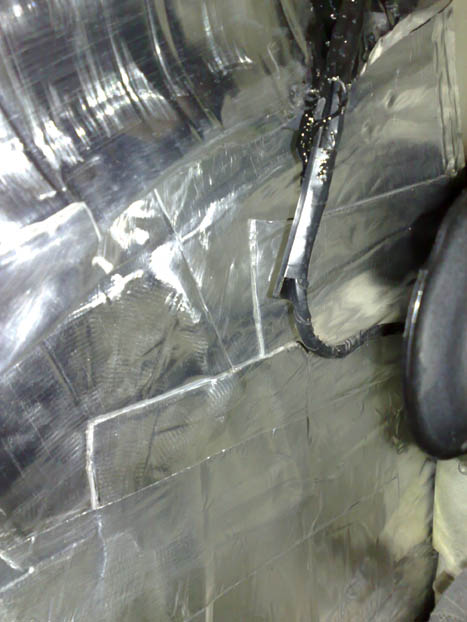

Butyflex a strati sovrapposti:

68,92 KB

Successivamente ho dato diverse mani molto generose di pasta Brax sul Butyflex, sulla parte interna della seconda lamiera e su ogni punto riuscissi a raggiungere con il pennello e con le dita. Mentre stendevo la pasta ho avuto l'impressione di aver coperto bene tutte le superfici, ma riguardandola dopo averla fatta asciugare, ho notato dei punti in cui c'era poca pasta; consiglio quindi di non avere fretta e di non sentirsi subito con la coscienza apposto dopo aver dato la seconda mano. Controllare sempre che non vi siano parti di lamiera poco coperte o, peggio, non raggiunte affatto.
Con il silicone poi ho coperto tutte le parti che avrebbero potuto fare attrito tra loro o con la lamiera

Brax su Butyflex interno:

72,21 KB

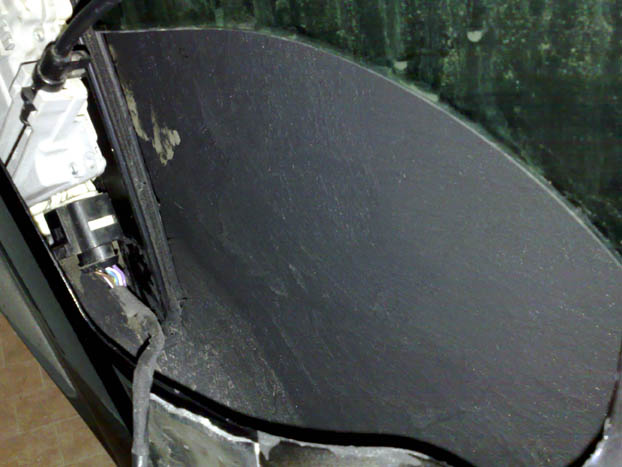

Nella foto seguente, benchè di pasta ne abbia messa tanta, mi era sfuggita una piccola porzione di lamiera, che dopo la foto ho provveduto ad affogare nella Brax []

Brax abbondante:

64,16 KB

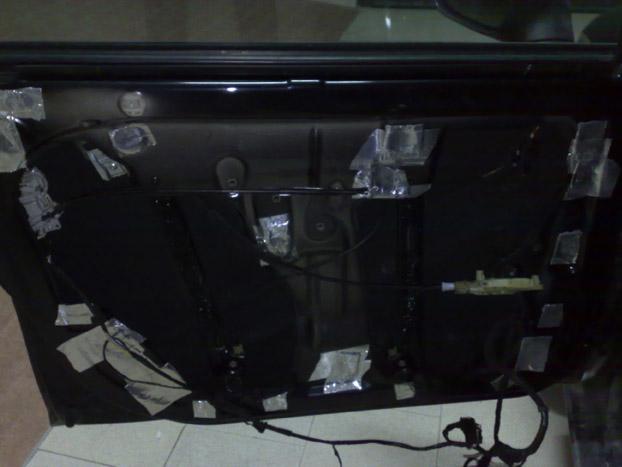

A Brax asciutta e ben distribuita, ho tappato le "voragini di servizio", rimuovendo la pellicola del Butyflex solo nei bordi. Avevo ancora tanta Brax, ne ho messa un pò anche sulla lamiera non coperta dal Butyflex

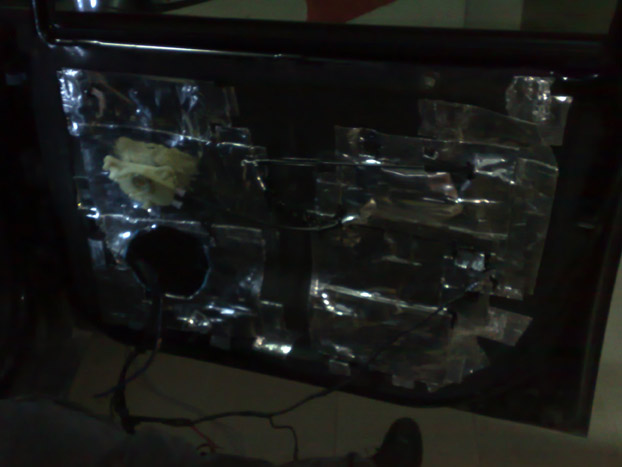

Fori di servizio tappati:

65,19 KB

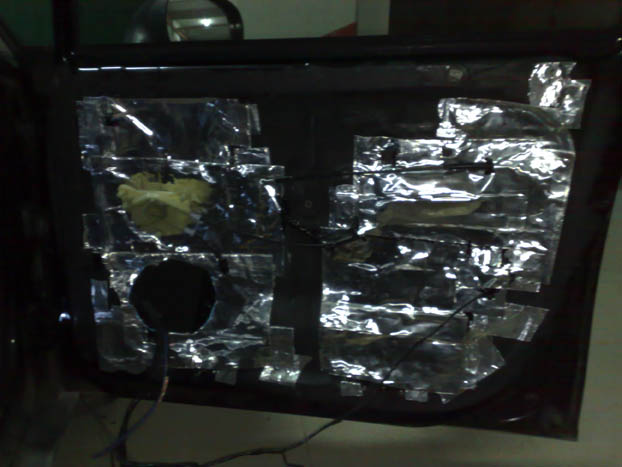

Brax sulla lamiera esterna:

61,7 KB

Ora vorrei farvi notare una cosa: il pannello della portiera si aggancia anche sui binari dell'alza cristalli, quindi non si ferma a filo lamiera, ma va per molti centimetri all'interno della portiera. Ho penato non poco per rimontare -_-
Altro aspetto molto poco simpatico, è che il woofer si avvita sul pannello stesso, e in corrispondenza della lamiera non c'è possibilità di fissarci l'anello in MDF perchè su un lato manca proprio la lamiera! Guardate la foto qui in basso

Lamiera avversa [!]:

64,51 KB

Alla fine ho dovuto sagomare il Butyflex in corrispondenza dell'ap, poi ho applicato dei ritagli di bugnato sulla cartella per evitare ogni tipo di vibrazione; tre strati di bugnato, anch'essi sagomati, li ho inseriti tra la lamiera e la cartella in corrispondenza del foro dell'ap, in sostituzione dell'anello in MDF
Sicuramente si sarebbe potuto fare di meglio, ma pensare alle tasche e/o adattamenti troppo laboriosi, proprio non mi andava!

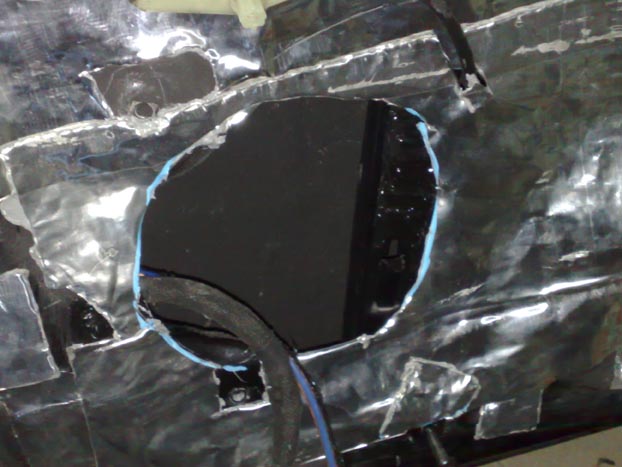

Butyflex sagomato:

70,26 KB

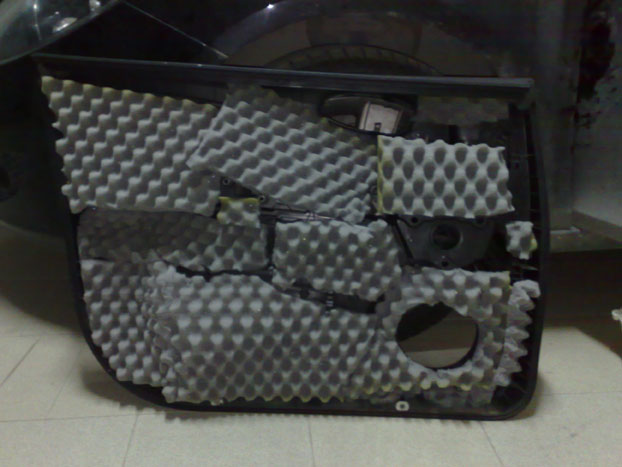

Bugnato sull'intero pannello:

71,73 KB

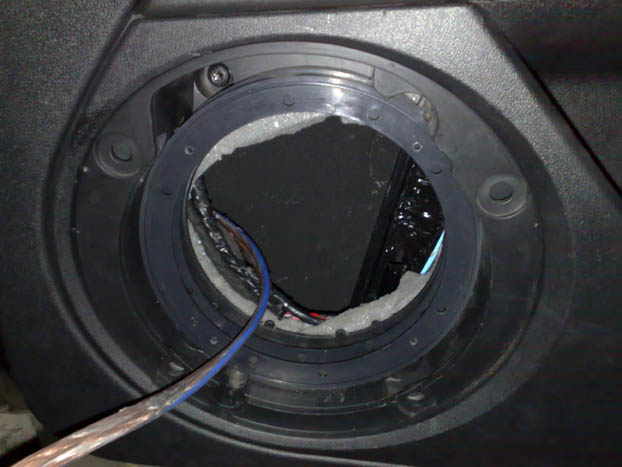

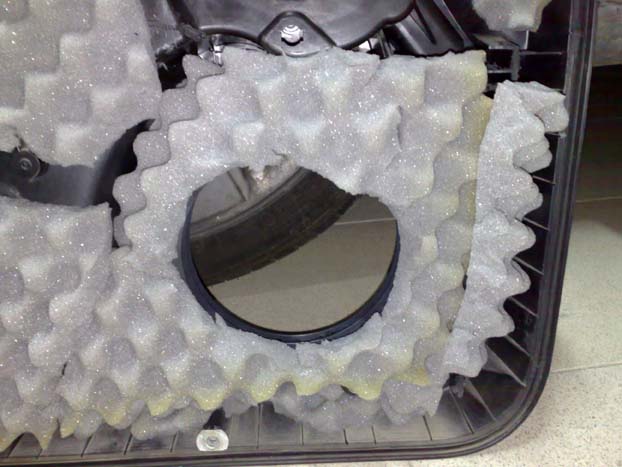

"Anello in bugnato" []:

64,31 KB

Per ultimo ho rimontato il pannello della portiera, e come si può vedere nella foto in basso, il bugnato riempie discretamente bene lo spazio tra cartella e lamiera

Pannello montato:

60,79 KB

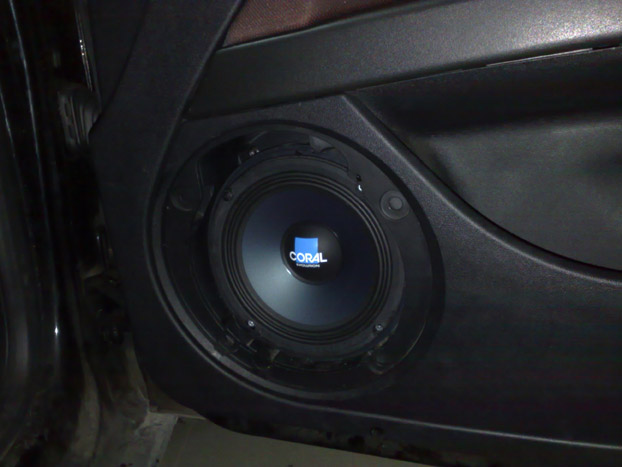

In foto non si vede, ma prima del collegamento dell'ap in porta, ho messo della guaina termorestringente (la treccia non sono riuscito a trovarla in tempo) intorno al cavo e intorno ai faston, dopo averli crimpati e saldati. Ora manca solo il woofer Evo, che ho montato avvitando le viti su delle piccole rondelle di gomma

Woofer in porta:

68,75 KB

Dopo molto sudore (benchè fosse pieno inverno), qualche madonnina e svariati minuti, ecco la portiera finita [8D]

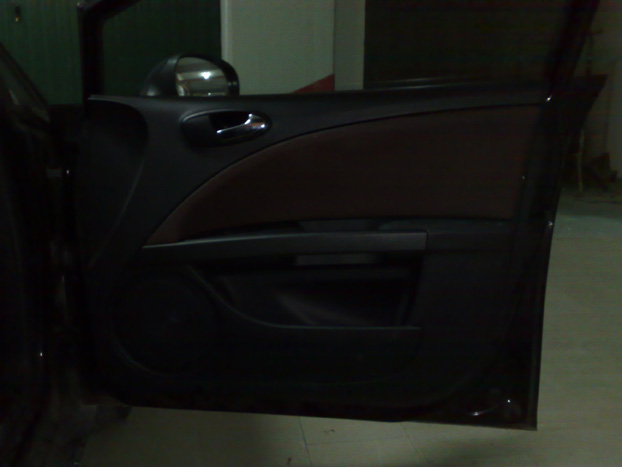

Portiera finita:

63,25 KB

Stesso procedimento per le altre tre porte [:p]

3. PASSAGGIO CAVI

Il cavo alimentazione, dopo averlo messo nella guaina intrecciata, l'ho introdotto nel vano motore con l'aiuto di un sondino da elettricista, attraverso un foro in cui passa già un cablaggio; passando poi per i battitacco sono arrivato nel bagagliaio

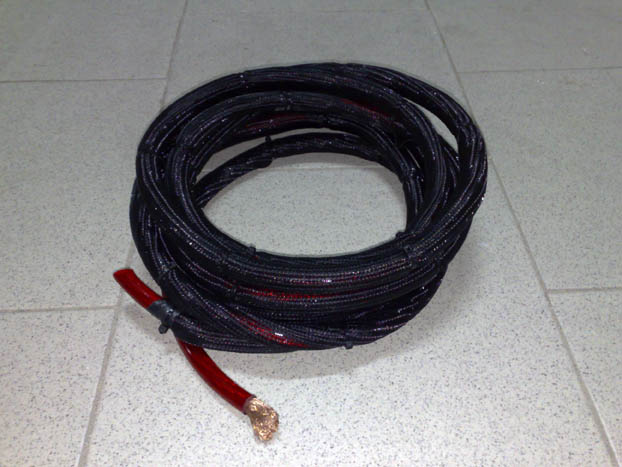

Cavo alimentazione in guaina anti taglio:

69,4 KB

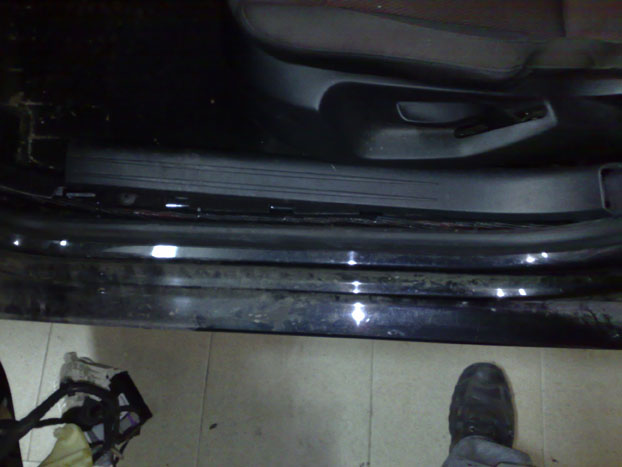

Cavo sotto il battitacco:

60,58 KB

La doppia coppia di RCA, anch'essa in guaina intrecciata, è passata sotto i battitacco del lato opposto, insieme al cavo antenna TV e al cavo ap. Per il collegamento ap/crossover, ho fatto passare i cavi dagli sportelli nei soffietti di gomma, e da lì passando sotto la moquet sono arrivato ai filtri che ho posizionato sotto ai sedili (foto degli interni a breve!).

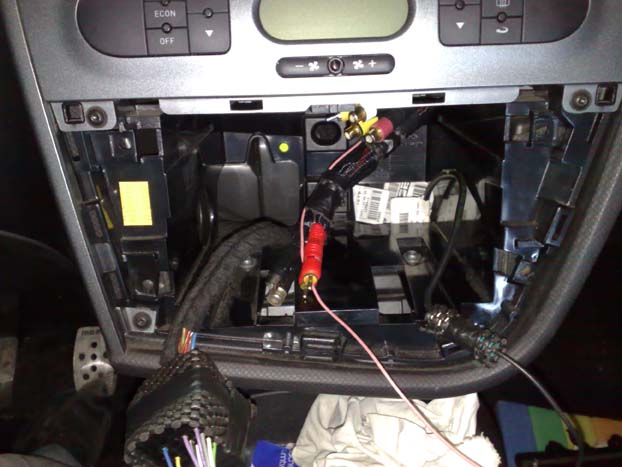

In plancia mi sono ritrovato un groviglio di cavi, che ho cercato di sistemare così (gli altri RCA che vedete sono l'AUX-IN, che ho portato dall'autoradio al portaoggetti

Plancia:

66,52 KB

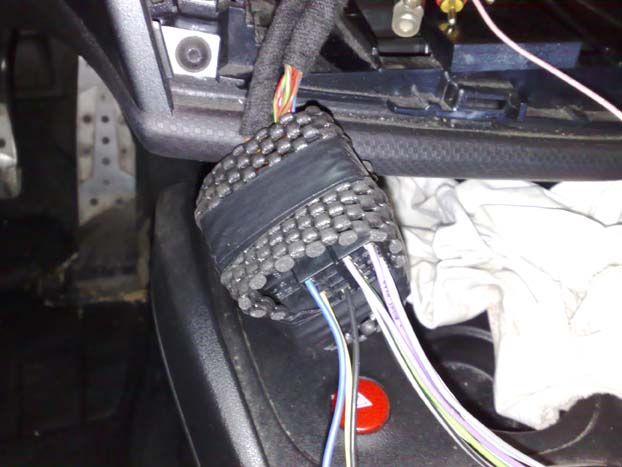

L'adattatore per il collegamento dell'autoradio l'ho avvolto con un tappetino di gomma, sempre per la mia fobia delle vibrazioni...

Adattatore autoradio "no clang" []:

62,41 KB

idem per lo spinotto antenna...

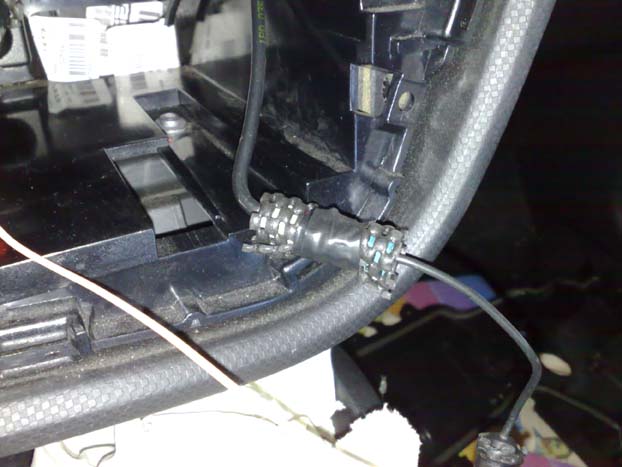

Spinotto antenna "no clang" []:

61,33 KB

4. SEZIONE SUB

Per la costruzione della cassa sub, ho usato dei pannelli in MDF da 20 mm

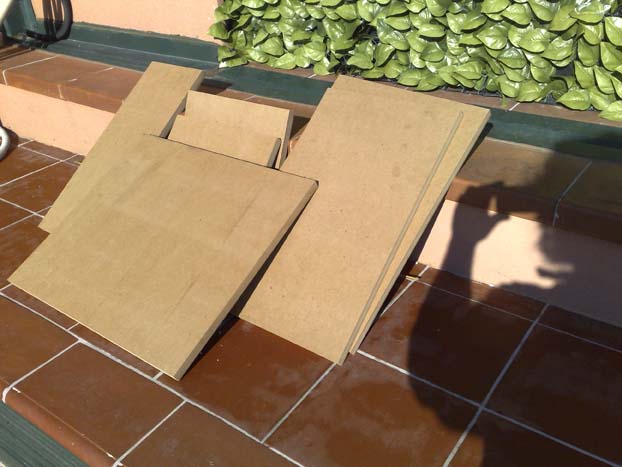

Pannelli in MDF:

64,95 KB

Dopo averli tagliati a misura seguendo il progetto Coral, ho realizzato due fori con seghetto alternativo su due pannelli diversi; il primo foro del diametro di 320 mm circa per alloggiare il sub, l'altro, leggermente più grande, per creare una "cornice", in modo che il sub resti a filo nella cassa

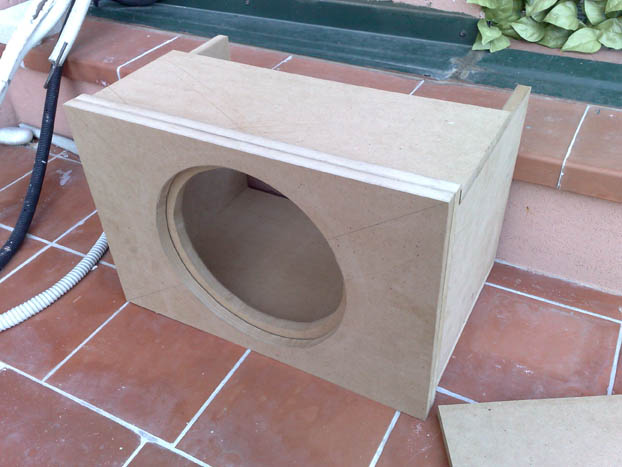

Fori:

66,7 KB

Con una pialla elettrica ho tagliato a 45° i pannelli che formano il piano inclinato

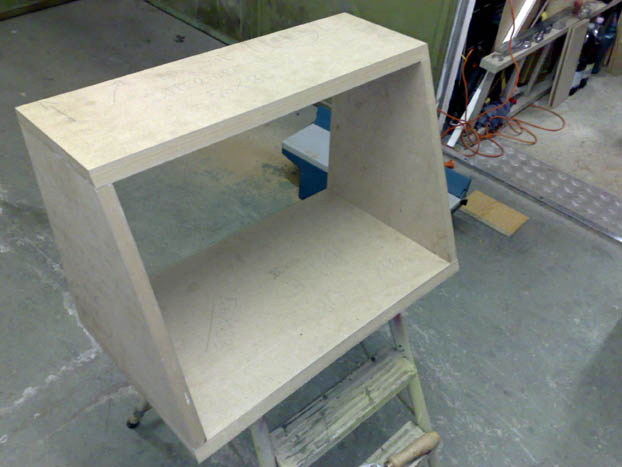

Taglio a 45°:

58,71 KB

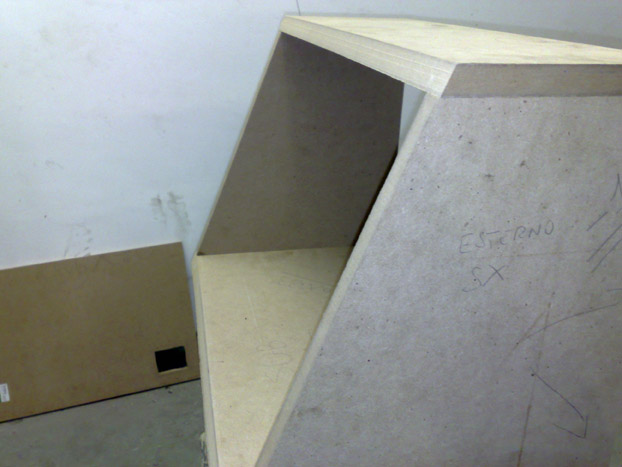

Taglio a 45°_2:

71,84 KB

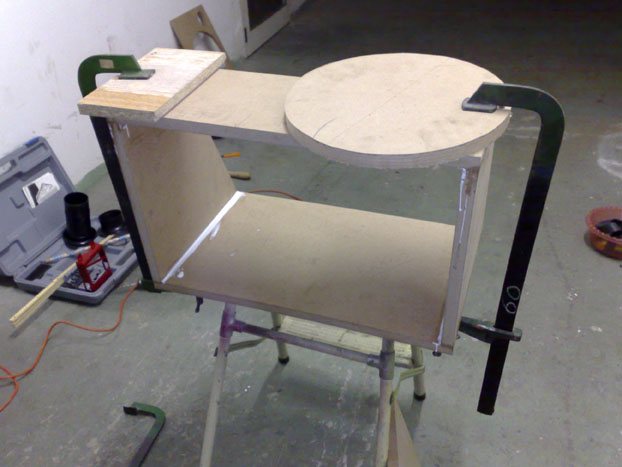

Poi ho unito i pannelli, con colla vinilica, viti e morse da falegname per tenere il tutto

Fissaggio pannelli:

72,07 KB

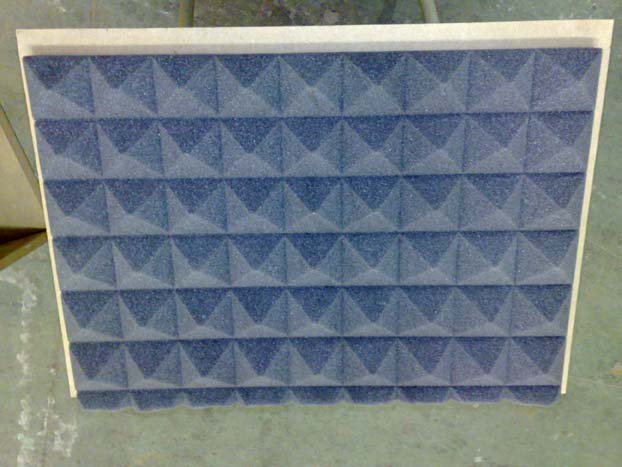

Successivamente ho incollato un pannello di fonoassorbente piramidale sul piano inclinato della cassa, dove ho precedentemente ricavato l'alloggio della scatola porta contatti

Piramidale sul fondo:

61,05 KB

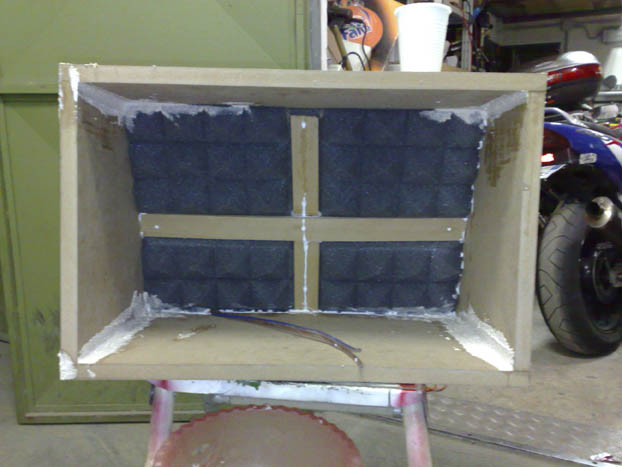

Con due comuni listelli di legno ho realizzato la "croce anti stazionarie" []
poi con l'impasto di colla vinilica e segatura fine, ho sigillato sia l'interno che l'esterno della cassa

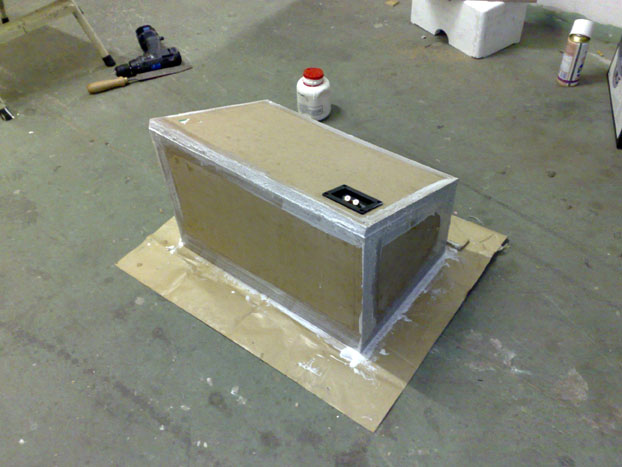

Croce e sigillatura interna:

61,81 KB

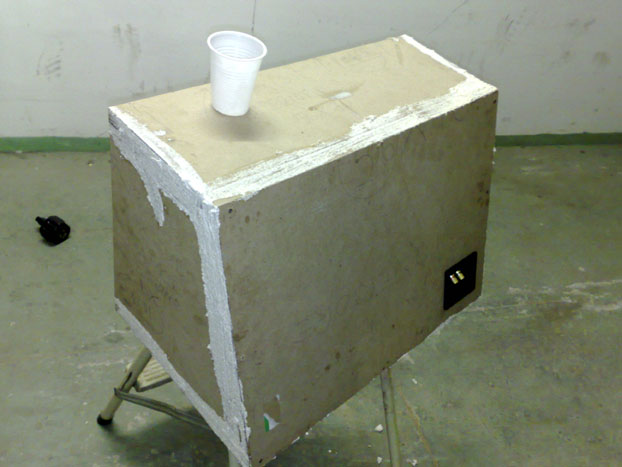

Sigillatura esterna:

64,94 KB

Data la modifica fatta al progetto originale, il foro del condotto reflex è stato praticato frontalmente, con conseguenti problemi di sistemazione dell'airport, che ho cercato di risolvere sagomando un pò la tromba interna e ricoprendone il contorno di silicone

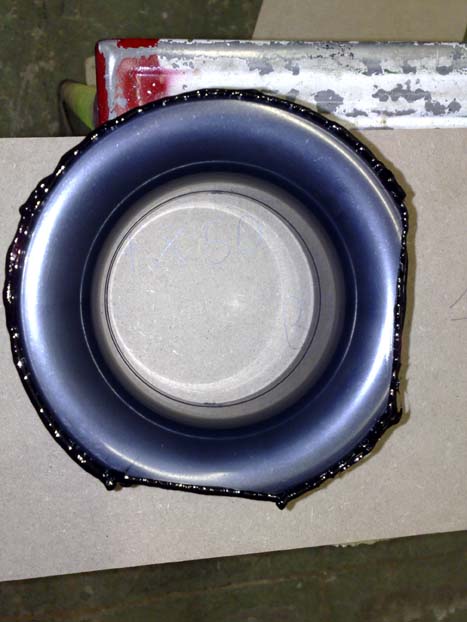

Airport siliconato:

61,76 KB

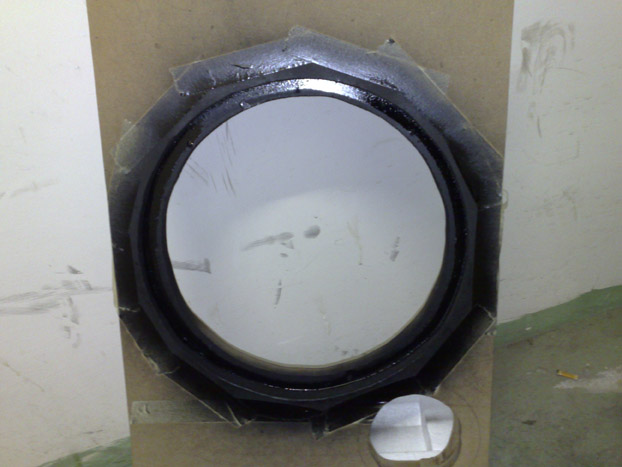

Un pò di nero, per evitare che il colore dell'MDF potesse essere visibile (seppur in modo poco percettibile) una volta montato il sub

Foro dipinto:

73,98 KB

Dopo aver incollato i pannelli frontali l'uno sull'altro, li ho successivamente incollati al resto della cassa
(tranquilli, il sub defunto che viene usato come peso non è quello che ho montato!)

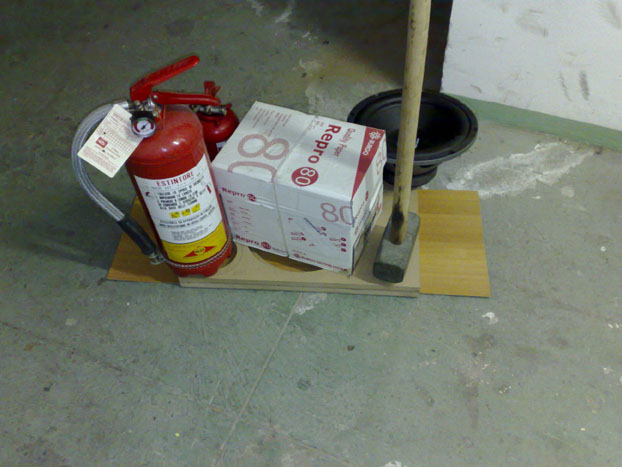

Pannelli frontali incollati:

77 KB

Pannelli frontali incollati sulla cassa:

76,31 KB

Asciugato il tutto, ho rimosso tutte le viti utilizzate in precedenza

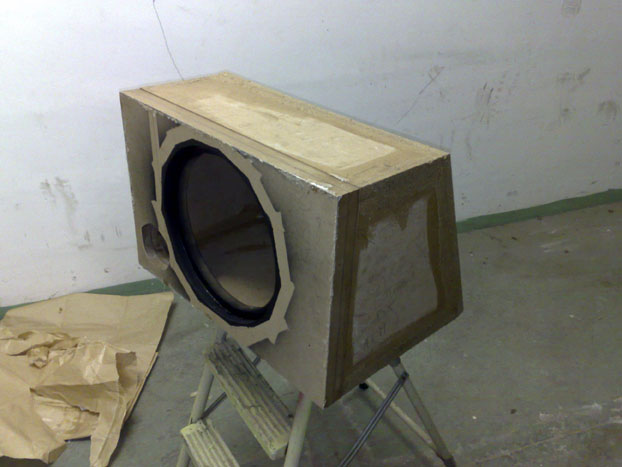

Assemblaggio terminato:

64,42 KB

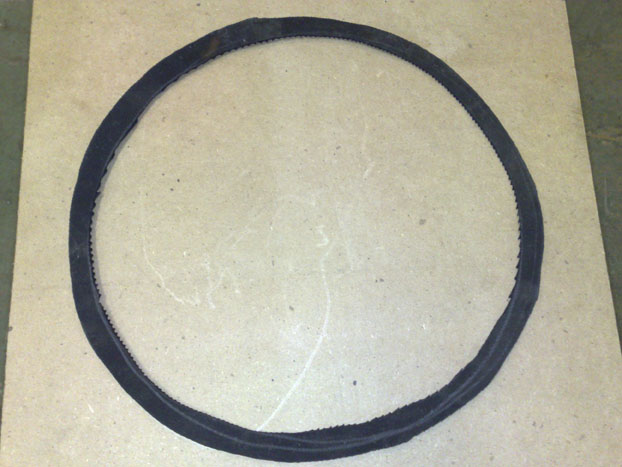

Questa in basso è una guarnizione di gomma che ho ricavato da un tappetino [:p], l'ho messa tra il sub e l'MDF

Guarnizione:

76,99 KB

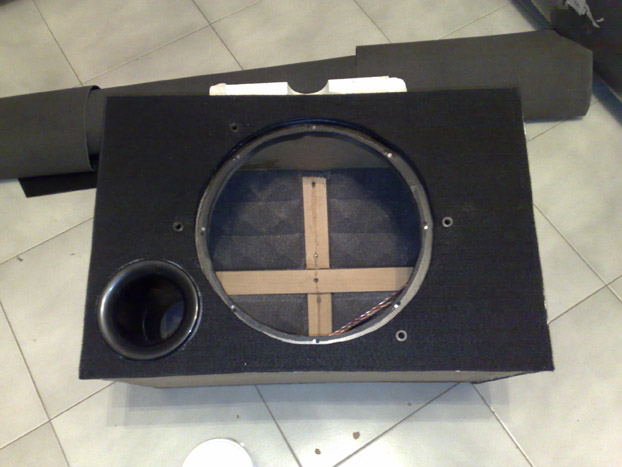

Qui il rivestimento, fatto con moquet nera incollata alla cassa; i piccoli fori che vedete intorno al "cratere" servono per ospitare le barre di protezione. L'airport è stato fissato con silicone

Rivestimento:

84,58 KB

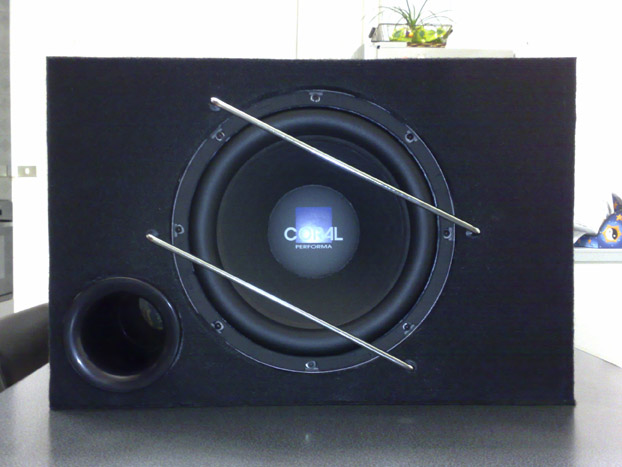

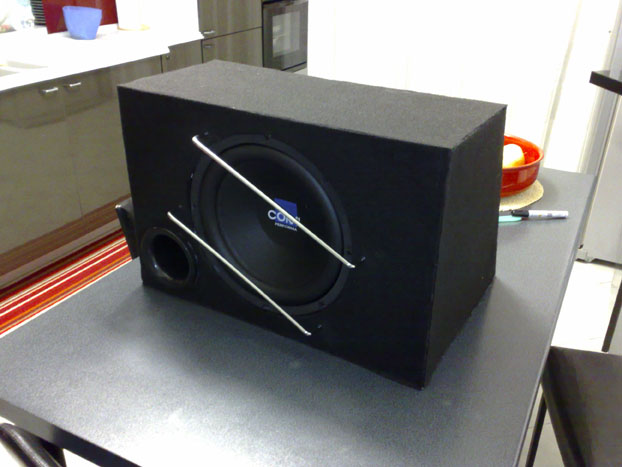

E questa è la cassa finita con il Performa 320, bella e pronta da portare in macchina (mi è scesa l'ernia per metterla nel baule O_o) []

Cassa completa:

79,01 KB

Sempre lei []:

70,35 KB

5. CREDITS

Ringrazio tutti coloro che hanno partecipato alle mie discussioni in merito alla scelta dei componenti, alla progettazione e alla realizzazione dell'impianto; ringrazio la mia ragazza per avermi concesso di impadronirmi del suo garage e per l'aiuto datomi []. Ringrazio in particolar modo Marco (a.k.a. marcotuning206spl) per l'infinita pazienza che ha avuto a rispondere sempre a tutte le mie martellanti domande da niubbo [], e infine, un grosso grazie a Max (a.k.a. maxtarget), per tutto, specie per le dritte su come insonorizzare e realizzare la cassa sub []

G R A Z I E !

Dopo i ringraziamenti, un paio di considerazioni...
ascoltare musica ora è davvero un'altra cosa, benchè sia ancora migliorabile l'ascolto (filtraggio ad hoc sarà il prossimo upgrade [8D]), finalmente ora suona un bel basso in quei maledetti sportelli, che hanno sempre fatto ca*are in tutto, c'ho perso la salute ma finalmente non vibra più niente XD; cercherò di ottenere maggiore pulizia e definizione nel mio FA, ma già così sono abbastanza soddisfatto di cosa è venuto fuori, soprattutto perchè l'HO FATTO IO [], e in condizioni molto molto ostili, a causa di diversi spiacevoli eventi occorsi l'anno scorso...

Le foto del baule e della plancia le posterò a breve []
