Il mio home: Eton 8.1

[djbert88]

Ecco qui il mio primo home, costruito da me utilizzando MDF da 25mm.

Progettino relativamente economico.

Ho comprato i componenti in Francia per risparmiare qualcosina.

Ho usato viti da legno e colla ad essiccazione rapida per l'assemblaggio, e poi misto di colla e silicone per rendere il tutto ermetico.

I componenti utilizzati sono tutti Eton, il tweeter 25sd1 da 25 mm ed il woofer HEX800/37/8 da 20 cm nominali.





<b>Immagine:</b><br /><br /><font size="1"> 258,24&nbsp;KB</font id="size1">

<b>Immagine:</b><br /><br /><font size="1"> 253,48&nbsp;KB</font id="size1">

<b>Immagine:</b><br /><br /><font size="1"> 289,82&nbsp;KB</font id="size1">

<b>Immagine:</b><br /><br /><font size="1"> 297,94&nbsp;KB</font id="size1">

<b>Immagine:</b><br /><br /><font size="1"> 284,88&nbsp;KB</font id="size1">

[djbert88]

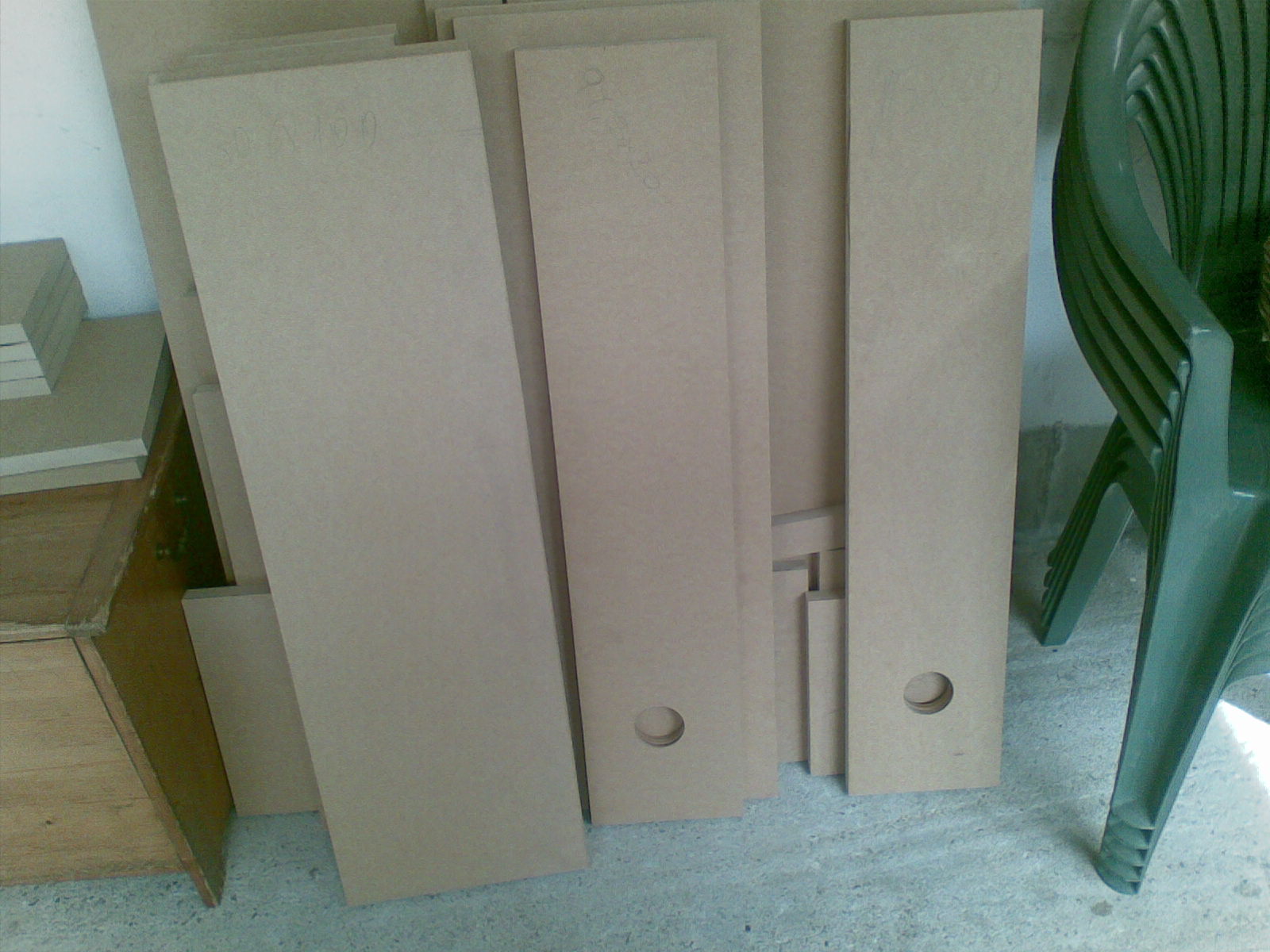

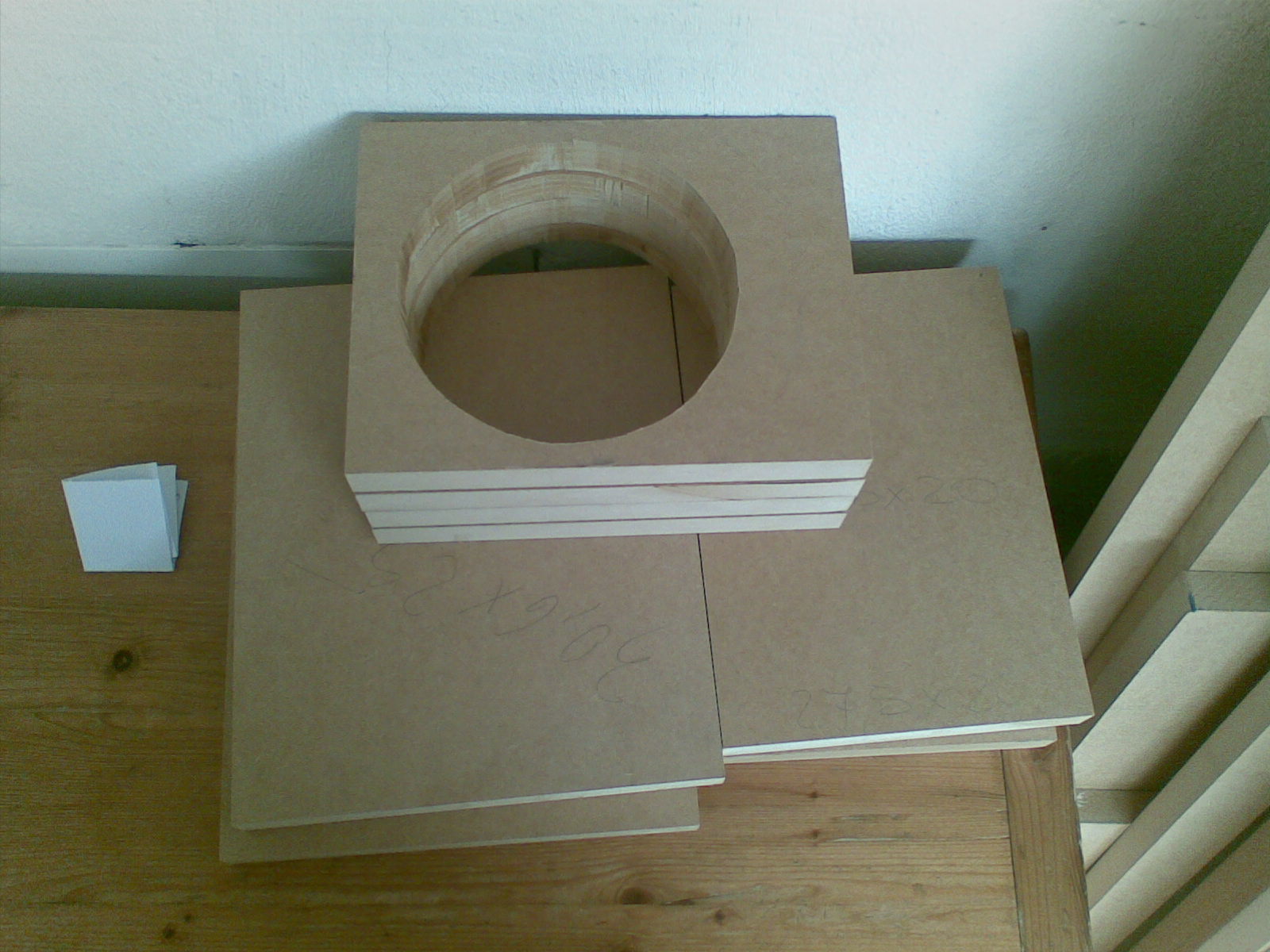

Ho sbagliato a caricare le foto. Ecco qui alcune foto della realizzazione nei suoi vari step

<b>Immagine:</b><br /><br /><font size="1"> 287,97&nbsp;KB</font id="size1">

<b>Immagine:</b><br /><br /><font size="1"> 289,82&nbsp;KB</font id="size1">

<b>Immagine:</b><br /><br /><font size="1"> 297,94&nbsp;KB</font id="size1">

<b>Immagine:</b><br /><br /><font size="1"> 348,83&nbsp;KB</font id="size1">

[djbert88]

Non riesco a caricare piu' di una immagine in ogni post. Come mai??

Le allego singolarmente



<b>Immagine:</b><br /><br /><font size="1"> 289,82&nbsp;KB</font id="size1">

[djbert88]

Niente. Non mi visualizza alcune foto [V]

[blackknife]

Ti conviene metterle su imageshack e usare il tag img, è anche più veloce a caricarle!

[djbert88]

Ecco qui le immagini

http://img844.imageshack.us/img844/521/13062010001.jpg

http://img96.imageshack.us/img96/4726/13062010002.jpg

http://img121.imageshack.us/img121/6963/...10004j.jpg

http://img706.imageshack.us/img706/9238/13062010n.jpg

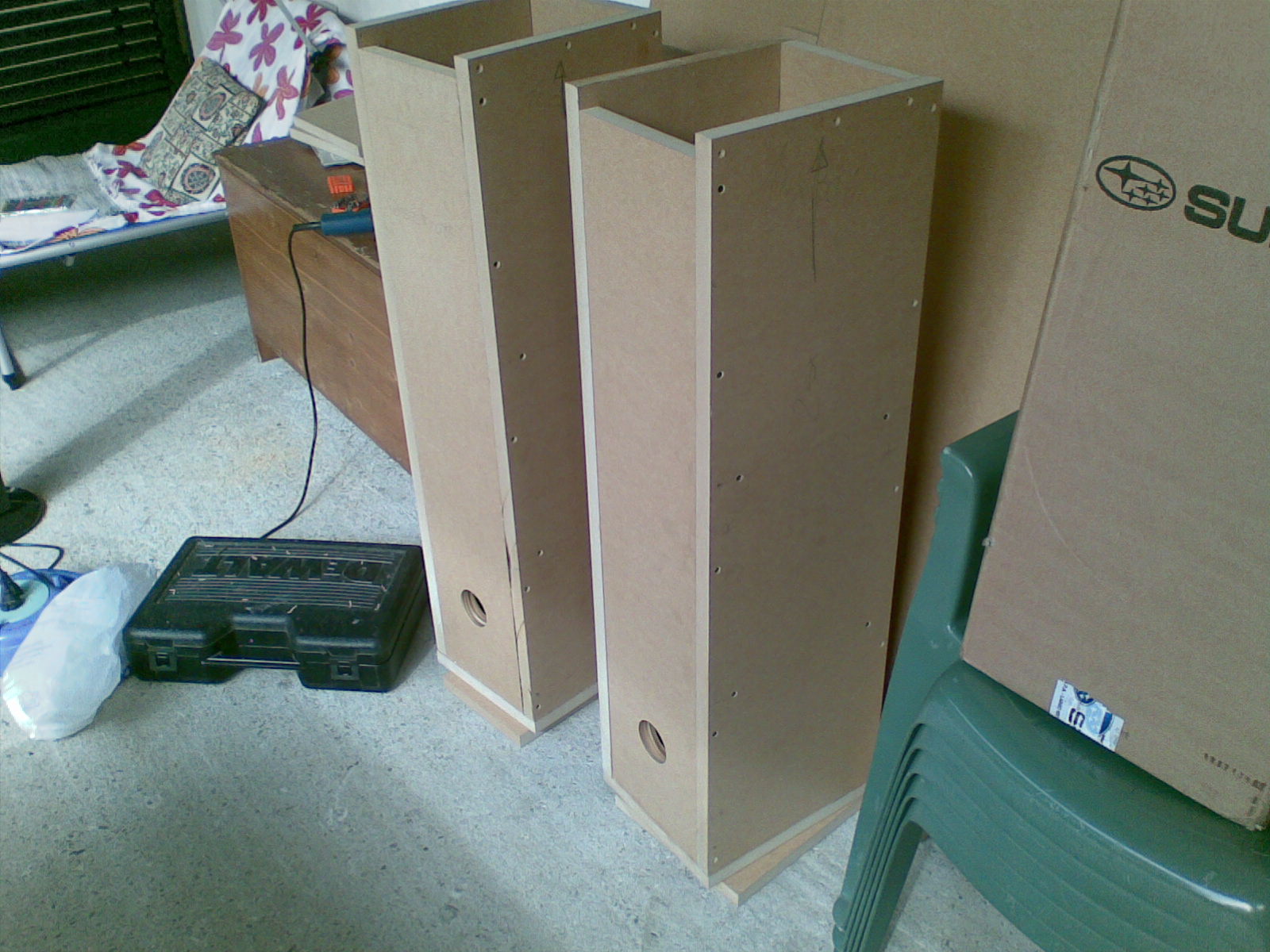

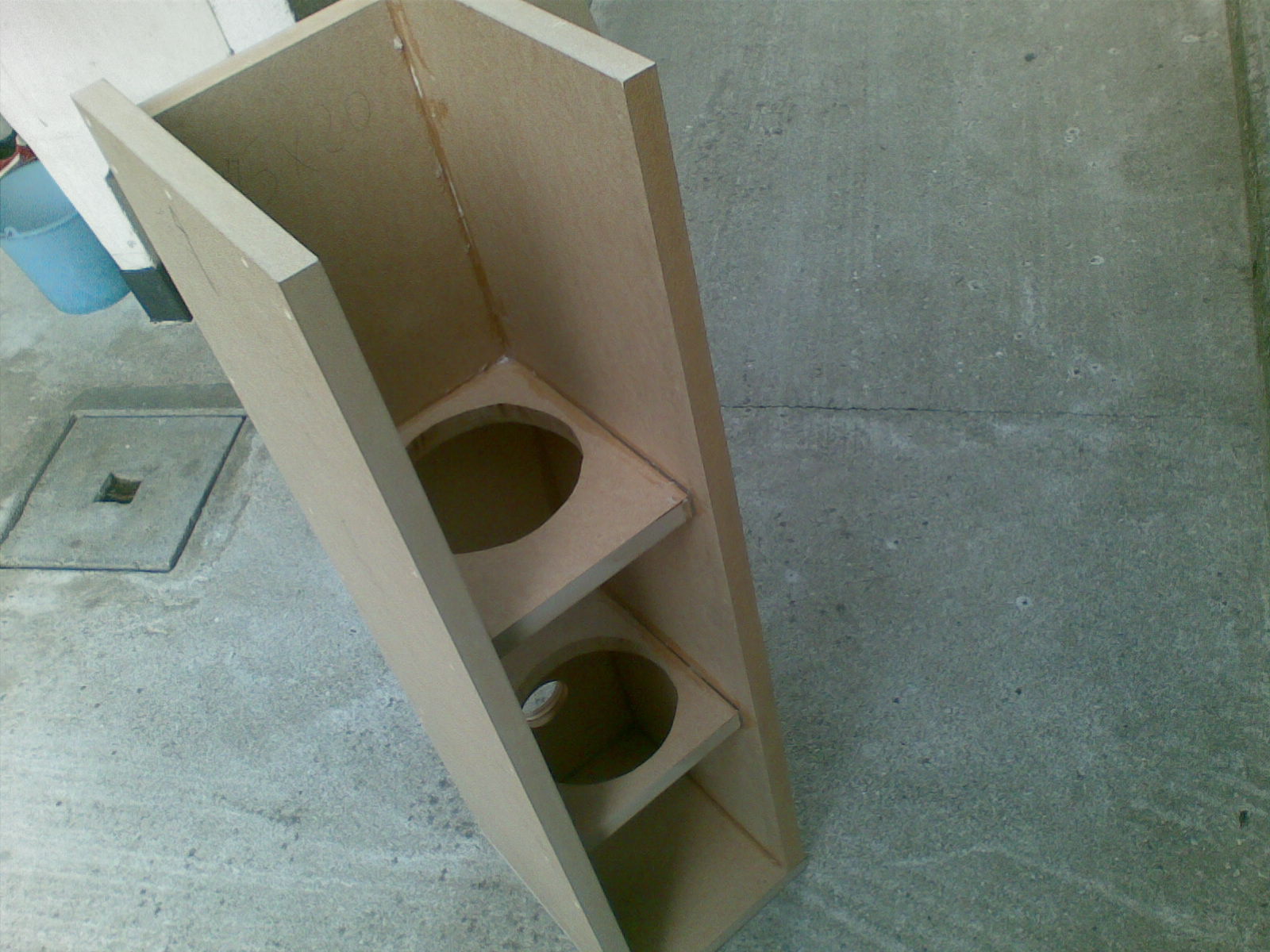

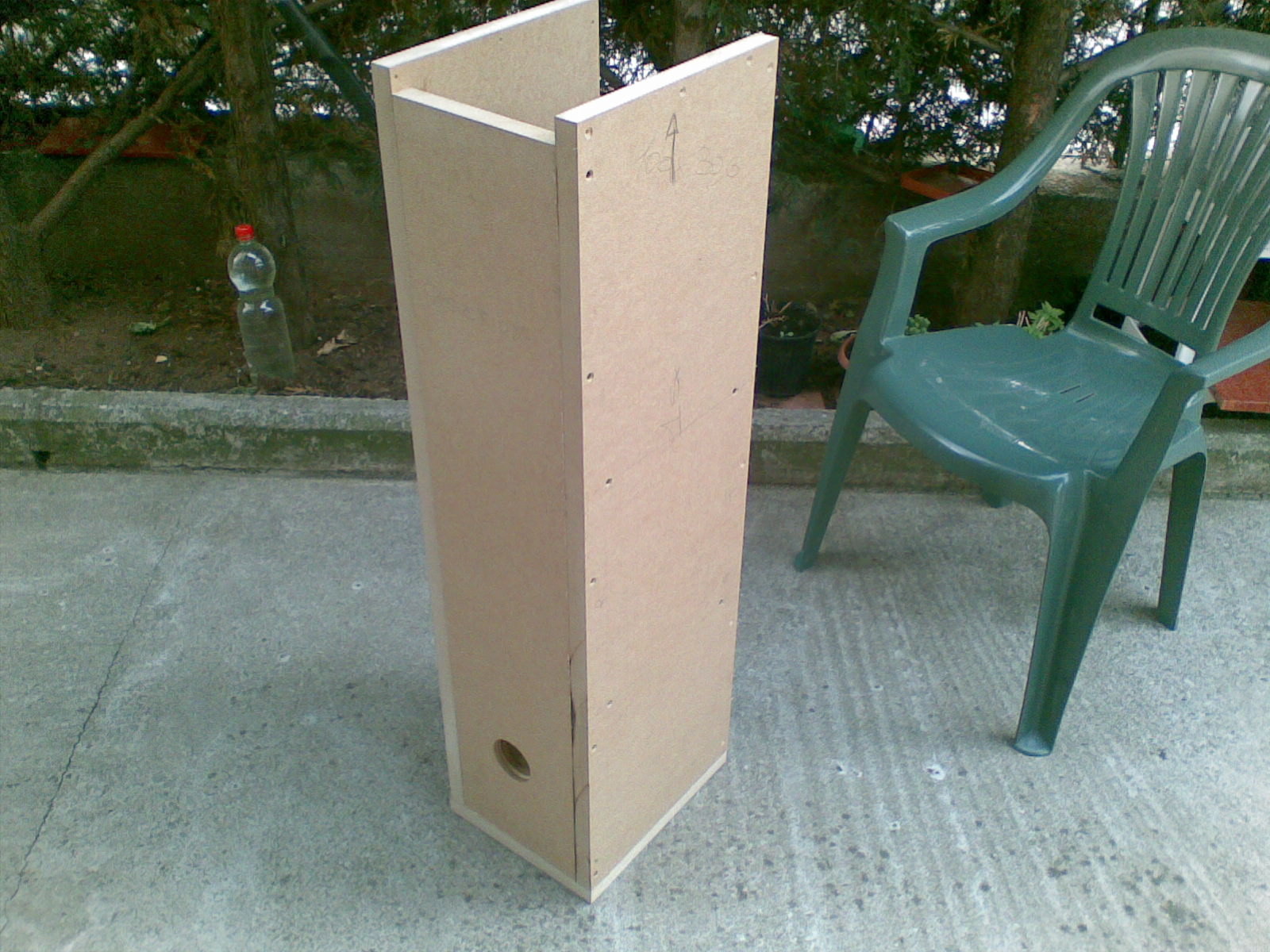

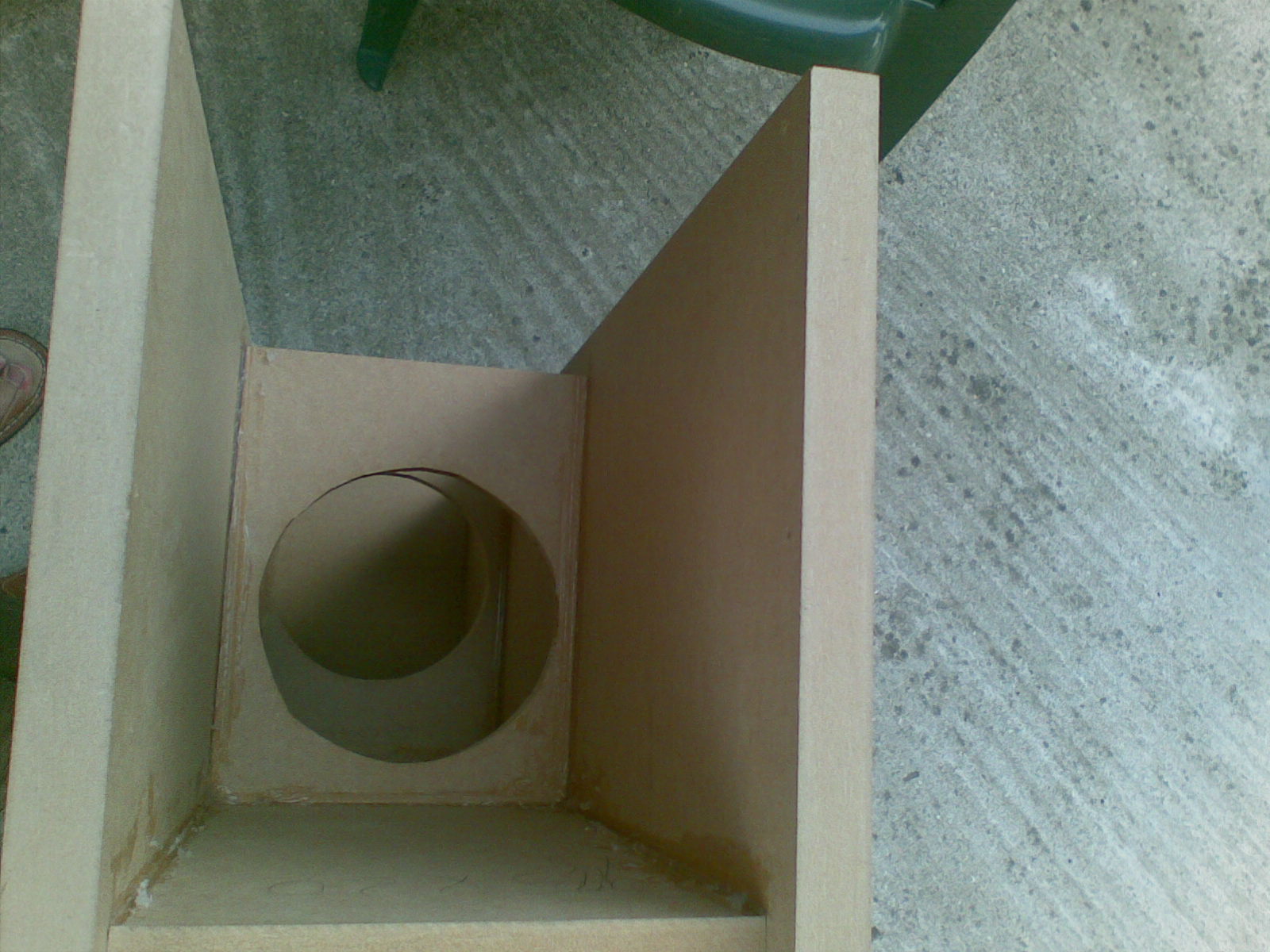

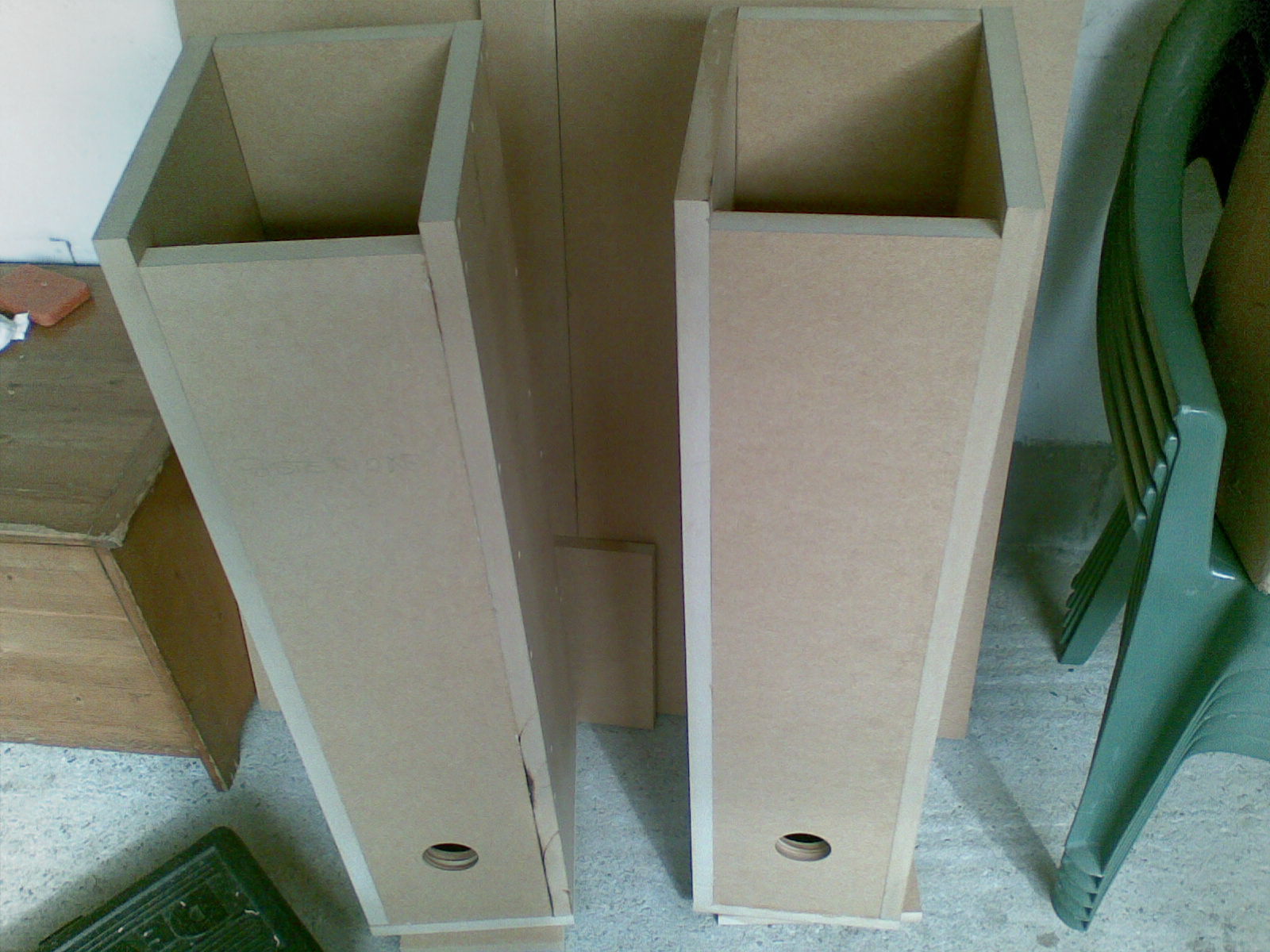

Questo è il cabinet nudo

[djbert88]

Questo è il cabinet con il fonoassorbente

Ho usato spessori diversi, come previsto dal progetto.

Tutto è stato realizzato al millimetro.

Ho modificato un po' il progetto riducendo la larghezza anteriore e allungando quella laterale, per far occupare al woofer quasi tutta la linea orizzontale della facciata anteriore.

I motivi a breve

http://img811.imageshack.us/img811/2088/...10004s.jpg

http://img202.imageshack.us/img202/3036/...10005u.jpg

http://img815.imageshack.us/img815/4650/29062010015.jpg

http://img806.imageshack.us/img806/1901/29062010018.jpg

http://img80.imageshack.us/img80/2599/29062010017.jpg

Questi sono i cabinet con i fori dei woofer non regolari, in virtu' del fatto che i woofer toccano anche i pannelli laterali e praticando subito il foro intero avrei separato in due la facciata anteriore.

Il foro è stato ultimato con il cabinet gia' assemblato

http://img842.imageshack.us/img842/7535/29062010016.jpg

[djbert88]

Qui i componenti dei crx e il loro assemblaggio e montaggio in cima ai cabinet per poter raggiungerli facilmente in fase di affinatura del tutto.

http://img807.imageshack.us/img807/9767/29062010019.jpg

http://img404.imageshack.us/img404/2667/...10014q.jpg

http://img821.imageshack.us/img821/2033/01072010007.jpg

Assemblaggio momentaneo per dimensionare il cablaggio

http://img20.imageshack.us/img20/6097/01072010008.jpg

[djbert88]

Questi sono i componenti utilizzati

http://img195.imageshack.us/img195/9236/29062010005.jpg

http://img6.imageshack.us/img6/2798/29062010011.jpg

Il tweeter, 25SD1 Eton

http://img831.imageshack.us/img831/9652/29062010006.jpg

http://img834.imageshack.us/img834/7018/29062010007.jpg

Ed il woofer da 8" Eton

http://img443.imageshack.us/img443/7365/29062010008.jpg

http://img815.imageshack.us/img815/3668/29062010009.jpg

[djbert88]

Qui i cabinet assemblati

http://img820.imageshack.us/img820/3956/01072010012.jpg

http://img72.imageshack.us/img72/9172/01072010013.jpg
